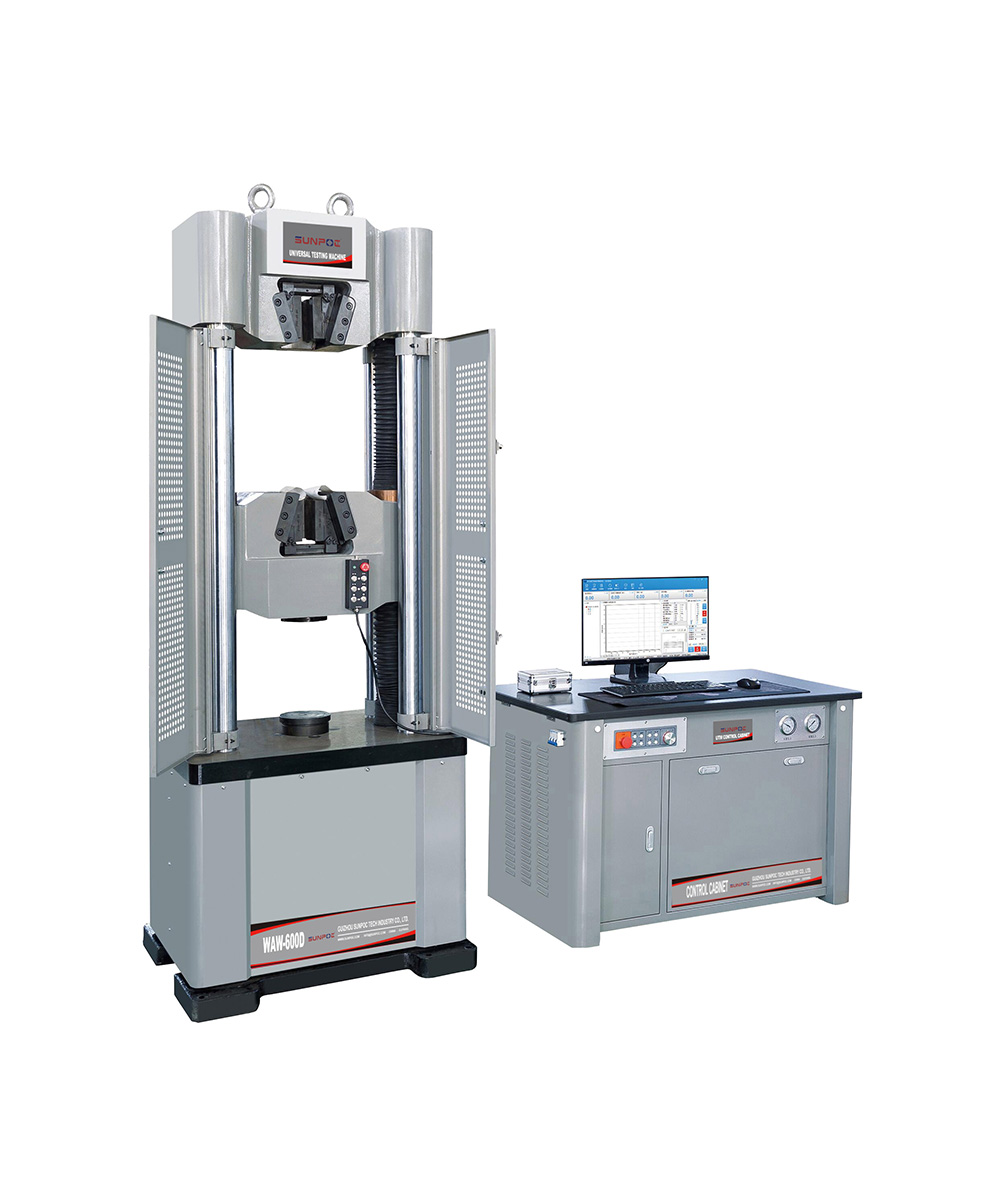

WAW – 600D 液压万能试验机
WAW-600D 液压万能试验机是一款专为材料力学性能测试打造的高端设备，广泛服务于航空航天、汽车制造、冶金及科研院所等领域，可对金属与非金属材料开展拉伸、压缩、弯曲、剪切等多类试验，自动测定抗拉强度、屈服强度、弹性模量等关键指标，完全符合 GB/T 228.1、ISO 9227、ASTM A370 等国内外标准；设备搭载全数字闭环控制系统，支持等速率加荷、变形、位移、应变控制，具备 600kN 最大试验力、±1% 力值测量精度与 0.01mm 位移分辨率，操作便捷、运行稳定可靠，是材料研发、质量控制与检测分析的理想设备。
产品详情
产品用途
本机是测试各种材料及其制品物理性能、机械性能、工艺性能、结构性能及内外缺陷的重要仪器设备。可实现对金属或非金属材料的拉伸、压缩、弯曲、剪切等类型的试验，可自动求取所测材料的抗拉强度、屈服强度、规定非比例延伸强度、弹性模量等性能指标，可完成等速率加荷、等速率变形、等速率位移、等速率应变等闭环控制。
本机测试精准，功能强大，操作方便，稳定可靠。广泛适用于大学、科研院所、检测机构、航空航天、军工、冶金、机械制造、交通建设、建工建材等行业进行精密性的材料研究、材料分析、材料开发和质量控制。可以进行材料或产品的工艺合格性能验证试验。
仪器特点：
WAW-D全新一代2020款试验机是我公司根据试验机发展趋势和市场需求研制的一款全新液压万能试验机，在产品研制和开发方面进行了以下产品升级和产品创新：
全新外置独立控制器---增加独立外部手动控制单元为试验机的测量、控制和操作提供了全新的解决方案，USB数据传输全面支持笔记本计算机、平板计算机、台式计算机；是引领试验机技术发展的一个重要部分；
多功能手持控制器---可控制移动横梁及油缸的上升与下降，钳口的夹紧与松开，同时具有油泵紧急停止功能，使用试样装夹更加方便；
设备运行监控系统---具有相序、缺相自检指示功能，电气过流、过载等保护功能，使设备运行安全可靠；
主机上下钳口座采用内置夹紧方式---试样夹持更平稳、试样断裂对中性更好；
丝杠下部设置弹性减震机构---有效减少因试样断裂引起的冲击，降低噪音；
丝杠外增加柔性防尘罩---避免异物进入，增加了丝杠及传动机构的耐用度，提高了整机美观度；
安全防护罩---三面式冷轧钢板冲孔式安全防护罩，防止试验过程中异物飞出，在提高防护等级的同时方便操作人员实时观察，有效保障实验员人身安全。
伺服泵站采用插装阀式压差随动技术---节能环保、安全可靠，减少系统发热；同时夹持力随试验力增大而增加，试样夹持牢靠。
适用标准：
GB/T 2611-2007《试验机通用技术要求》；
JB/T 7406.1-1994《试验机术语材料试验机》；
GB/T 16826-2008《电液伺服万能试验机》；
GB/T 16825.1-2008《静力单轴试验机的检验 第1部分：拉力和（或）压力试验机测力系统的检验与校准》；
GB/T 22066-2008《静力单轴试验机计算机数据采集系统的评定》；
JJG 139-2014《拉力、压力和万能材料试验机》；
JB/T 6146-2007《引伸计技术条件》；
JB/T 6147-2007《试验机包装、包装标志、储运技术要求》；
GB/T 228.1-2010《金属材料 拉伸试验 第1部分：室温试验方法》；
GB/T 7314-2017《金属材料室温压缩试验方法》；
GB/T 232-2010《金属材料弯曲试验方法》；
ASTM A370钢制品力学性能试验的标准试验方法和定义。
技术参数:
|
型号 |
WAW-100D/300D |
WAW-600D |
|
立柱形式 |
6 柱(4 立柱, 2 丝杆) |
6 柱(4 立柱, 2 丝杆) |
|
最大试验力 |
100kN/300kN |
600kN |
|
等级 |
1 |
1 |
|
试验力量程 |
2%-100%FS |
2%-100%FS |
|
试验力分辨率 |
1/500000 |
1/500000 |
|
力值精度 |
±1% |
±1% |
|
位移分辨率 |
0.01mm |
0.01mm |
|
位移精度 |
±0.5% |
±0.5% |
|
变形范围 |
1%-100%FS |
1%-100%FS |
|
变形分辨率 |
1/500000mm |
1/500000mm |
|
变形精度 |
±0.5% |
±0.5% |
|
夹具体 |
液压自动夹具 |
液压自动夹具 |
|
圆试样钳口 |
Φ13-Φ20 Φ20-Φ32 |
Φ13-Φ26 Φ26-Φ40 |
|
平试样钳口 |
0-15mm, 15-30mm( 选购) |
0-15mm 15-30mm |
|
平试样夹持宽度 |
75mm |
90mm |
|
压盘 |
Φ160mm |
Φ160mm |
|
拉伸空间 |
800mm |
800mm |
|
压缩空间 |
550mm |
550mm |
|
宽度 |
500mm |
500mm |
|
工作台尺寸(mm) |
660*540*68 |
660*540 |
|
活塞顶出 |
250mm |
250mm |
|
仪器尺寸(mm) |
690×660×2000, 油源1200x680x750 |
690×660×2000, 油源1200x680x750 |
|
仪器重量 |
(仪器) kgs 1050 (油源) kgs 300 |
(仪器) kgs 1450 (油源) kgs 300 |
|
电源要求 |
2.75KW 三相380V，50HZ 或三相220V/60HZ |
2.75KW 三相380V，50HZ 或三相220V/60HZ |
