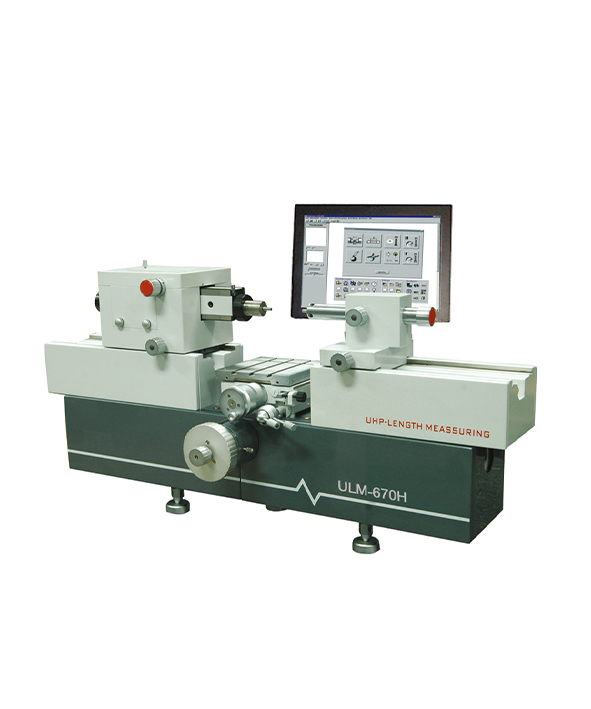

ULM-670万能测长仪
ULM-670 万能测长仪是集精密机械、光学与电气系统于一体的高精度长度测量设备，支持零部件内外尺寸、螺纹等的直接 / 比较测量，搭配专用附件可完成多种特殊检测任务。设备测量范围广（外部尺寸 0-670mm、内部尺寸 10-400mm、螺纹中径最大 200mm），分辨率达 0.1μm，精度最高 ±0.4μm，工作台支持多维度调节，可选数显或带 PC 软件的型号，广泛适用于各类精密计量场景。
产品详情
应用范围:
万能测长仪（ULM-670） 是集精密机械、光学系统与电气部件于一体的长度计量仪器。本设备可对零部件尺寸开展绝对测量与比较测量，搭配专用附件还可完成各类特殊检测.本测长机主要用于各级级量块、光滑塞规、光滑环规、螺纹塞规、螺纹环规、外径千分尺标准杆、内径千分尺、自制标准量杆及各类百分表 / 千分表的检定校准；同时可检测卡规、通孔与盲孔内径、外螺纹中径等工件。
设备广泛应用于机械制造企业、科研实验室、各级计量检测机构。
外尺寸测量类型:
· 平行平面类工件测量：如量块
· 球面类工件测量：如标准量杆、钢球
· 圆柱面类工件测量：如圆柱体工件
内尺寸测量：
· 平行平面类工件检测：如卡规
· 孔径类工件检测：如环规
螺纹测量：
螺纹内外有效中径测量
比较测量
配备大小活动测钩，可完成内外尺寸的比较测量
技术参数
（ULM-670D 配备数显装置；ULM-670C/670H 搭配电脑及专用测量软件）
测量范围（单位：mm）
外尺寸
· 绝对测量：1～100
· 比较测量：0～670
内尺寸
1. 配小型测钩（最大伸入深度 12，最大被测壁厚 50）：10～400
2. 配大型测钩（最大伸入深度 50，最大被测壁厚 85）：30～370
3. 配电子测钩：1～60
4. 配万能测钩：14～112
内螺纹中径测量
· 小型测钩适用：螺纹小径 13～30 mm
· 大型测钩适用：螺纹小径 31～（70×2）mm
· 螺距：0.5～6 mm
外螺纹中径测量
· 最大测量直径：200 mm
· 螺距：1～6 mm
其他参数
· 测量力（N）：0、1.5、2.5 三档可调
· 数显分辨率：0.1 μm
· ULM-670H 配置：海德汉光栅尺及读数卡
仪器精度
外尺寸绝对测量
· ULM-670C/D：(0.5+L/200) μm
· ULM-670H：0.4 μm
内尺寸测量
· ULM-670C/D：(1+L/100) μm
· ULM-670H：0.8 μm
万能工作台
· 工作台安装尺寸：160×160 mm
· 高度调节范围：0～100 mm
· X 轴行程：25 mm
· 绕 Y 轴倾斜角度：±3°
· 旋转角度：±4°
· 工作台额定载荷：10 kg
