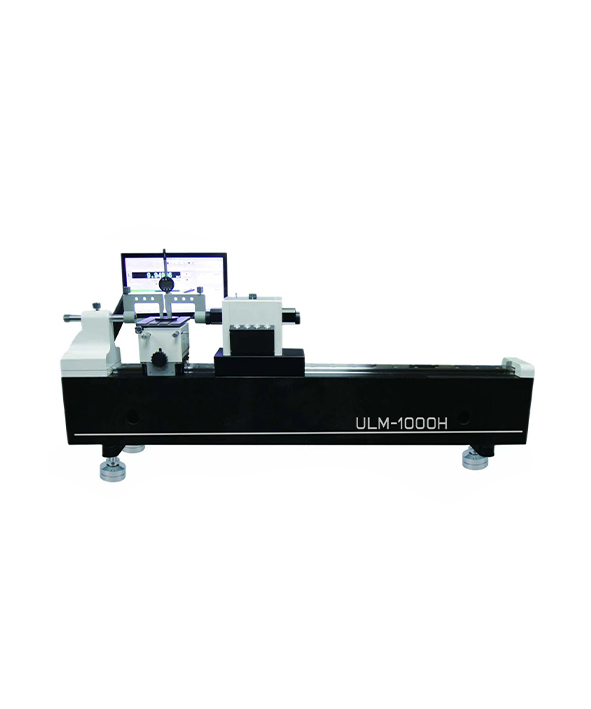

ULM-1000H 万能测长仪
产品详情
产品特点：
1. 搭载德国进口高精度反射光栅尺系统，测量长度数值可同步传输至电脑，实现光栅读数实时显示。
2. 内置温度传感器，可实时修正温度误差，配套软件自动完成温度误差动态补偿。
3. 采用优质花岗岩底座，刚性强、稳定性佳，不易产生形变。
4. 标配全套配件，可满足各类测量场景与差异化检测需求。
5. 主测量轴采用方形结构设计，保障测量运行过程平稳无晃动。
6. 具备数据采集功能：可采集工件坐标点并完成相应数据处理。
7. 测量功能齐全：支持外形尺寸、内孔尺寸绝对测量，以及螺纹检测。
8. 支持全自动温度补偿，设备本体与工件温度均可实时查看。
9. 操作提醒功能：实时显示测量流程步骤。
10. 软件界面设有专用拐点图表显示窗口，操作简便直观。
11. 测量数据可导出至 AutoCAD、Word 等软件，也可直接打印检测报告。
应用范围:

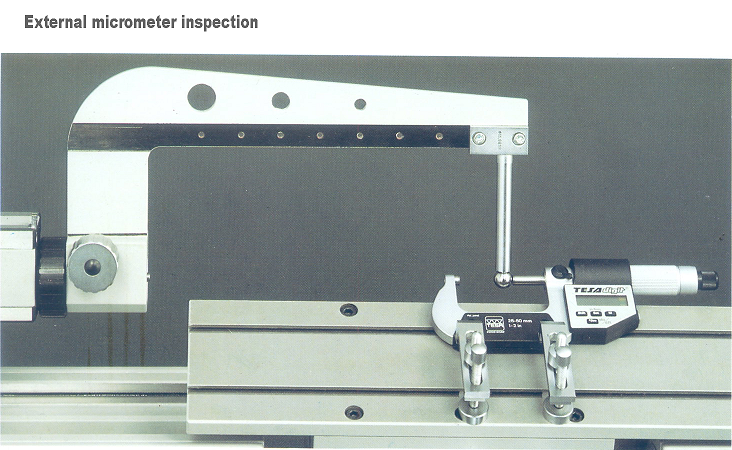

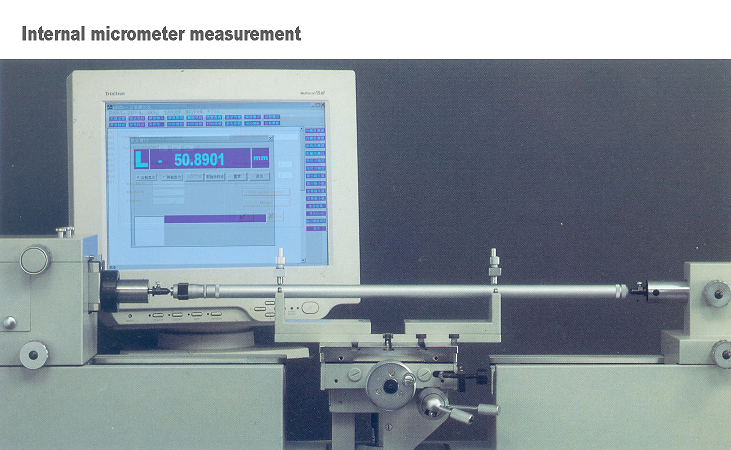

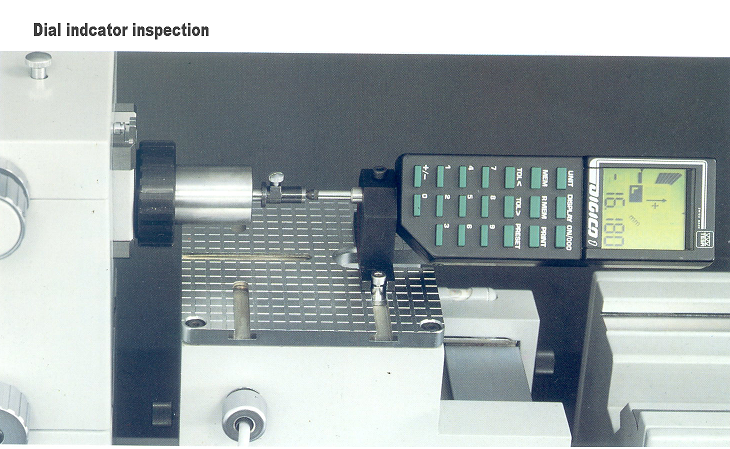

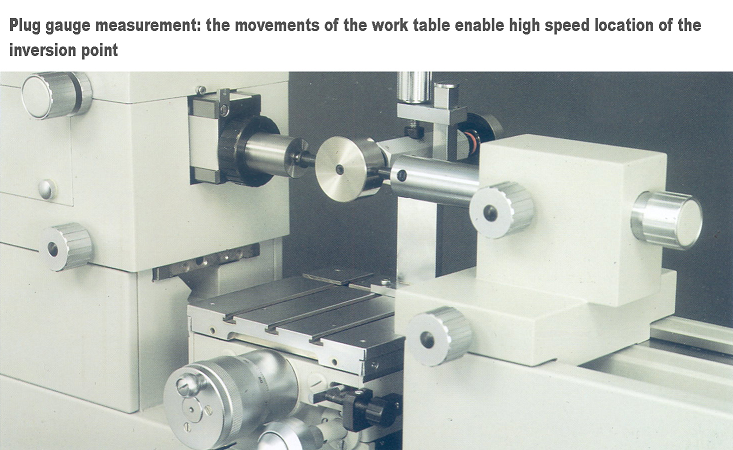

本测长机主要用于4 级、5 级量块、光滑塞规、光滑环规、螺纹塞规、螺纹环规、外径千分尺标准杆、内径千分尺、自制标准量杆及各类百分表 / 千分表的检定校准；同时可检测卡规、通孔与盲孔内径、外螺纹中径等工件。
设备广泛应用于机械制造企业、科研实验室、各级计量检测机构。
外尺寸测量类型:

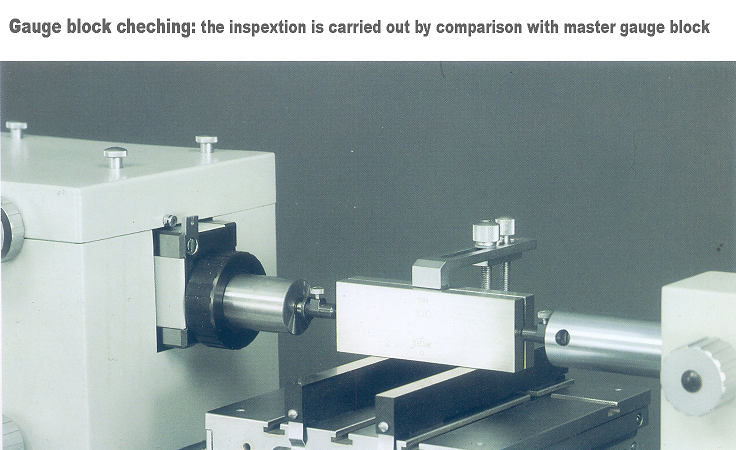

· 平行平面类工件测量：如量块
· 球面类工件测量：如标准量杆、钢球
· 圆柱面类工件测量：如圆柱体工件
内尺寸测量：

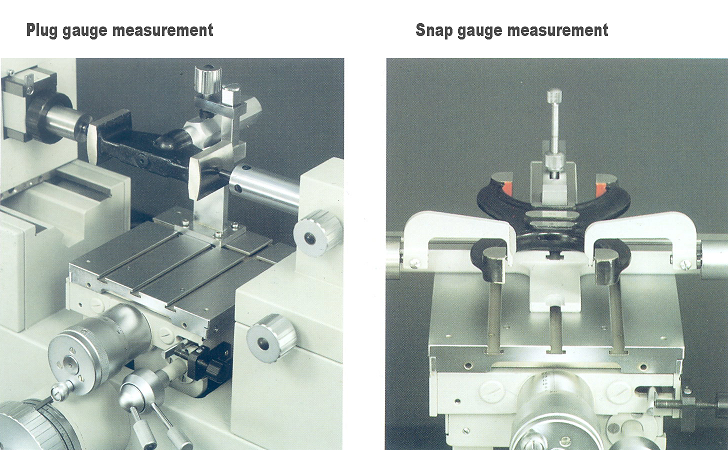

· 平行平面类工件检测：如卡规

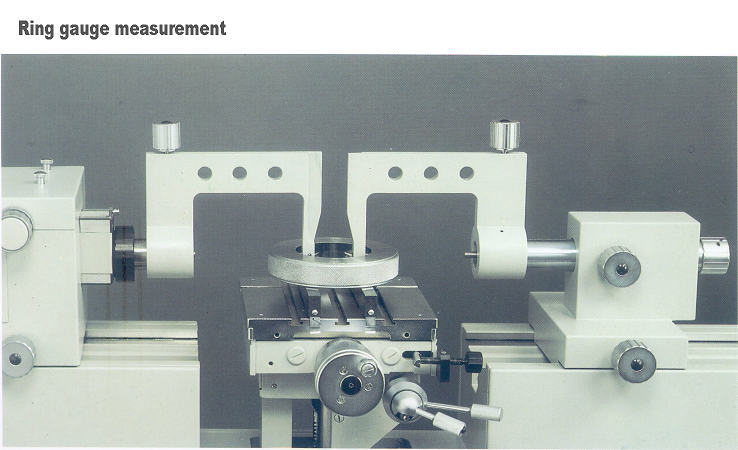

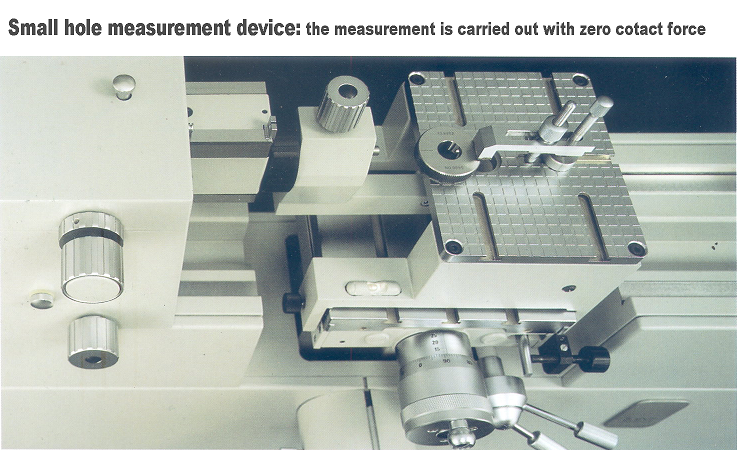

· 孔径类工件检测：如环规

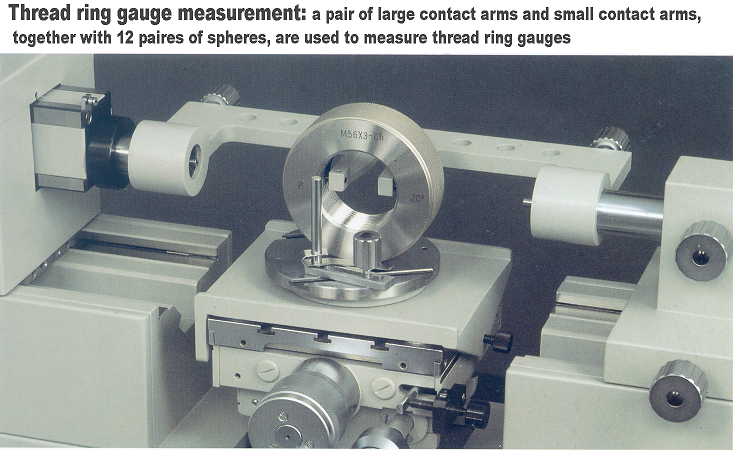

螺纹测量：

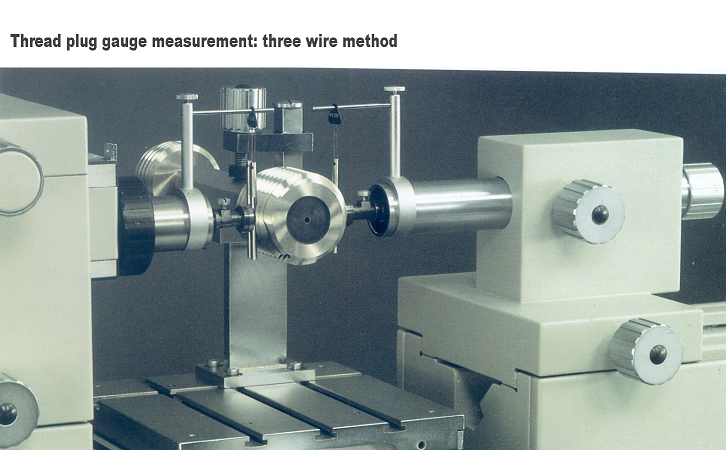

螺纹内外有效中径测量
比较测量
配备大小活动测钩，可完成内外尺寸的比较测量
技术参数：
· 测量范围（毫米）：外尺寸 0～1000；内尺寸 30～920
· 测长系统：德国高精度光栅尺测量系统
· 测长系统分辨率：0.05 微米
· 测量精度
外尺寸：±(0.2+L/1000) 微米
内尺寸：±(0.5+L/1000) 微米
（L 为被测长度，单位：毫米）
· 仪器示值变动性：外尺寸 2σ≤0.2 微米；内尺寸 2σ≤0.5 微米
· 测量力（牛）：0.5～2 牛，配有调节开关
· 万能工作台（毫米）
垂直行程：0～70
横向行程：0～40
旋转角度：＞±3°
倾斜角度：＞±3°
最大承载：30 千克
· 螺纹测量规格：最大外螺纹 M100；最大内螺纹 M100；最小内螺纹 M32
· 阿贝测量行程：±8 毫米
· 测帽内径配合尺寸：Φ6 毫米
· 测杆与测帽内径配合外径：Φ6 毫米
· 中心架最大夹持直径（毫米）
被测长度 0～170：Φ100
被测长度 170～210：Φ90
· 支架可支撑量块最大长度：1000 毫米
· 支架可支撑量棒最大长度：1000 毫米
· 量块研合最大长度：1000 毫米
· 设备外形尺寸（毫米）：1780×380×480
环境要求
· 使用环境温度：室温 (20±0.4)∘C，每小时温度波动不超过 0.3∘C
· 校准环境温度：室温 (20±0.2)∘C，每小时温度波动不超过 0.2∘C
· 被测件恒温时长：最短恒温 48 小时
· 被测件与设备、配套工具最大温差：0.3∘C
供电要求
电源：(220±22)V，电源无干扰，设备可靠接地
