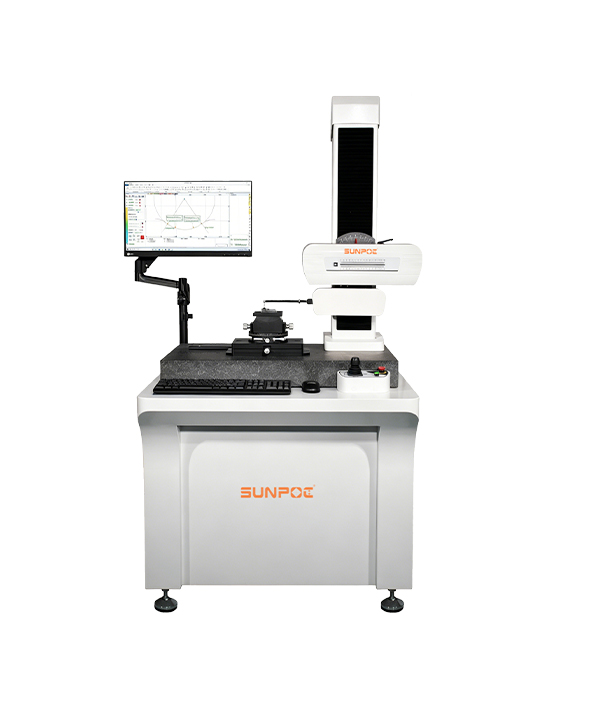

SRT-500 智能粗糙度轮廓仪
SRT-500 集成式粗糙度轮廓仪采用笛卡尔坐标接触式测量原理，搭载高精度气浮导轨与数字传感器，可同时完成表面粗糙度与轮廓尺寸的多参数检测，支持 Ra、Rz、直线度、角度等多项指标分析，测量精度达 ±(0.8+0.01L)μm（X 轴），重复测量精度≤2nm，适配机械加工、精密制造等场景的质量控制需求。
产品详情
测量原理:
该仪器为直角坐标测量法，触针接触式。X轴采用高精密的直线导轨为基准，Z1轴采用数字传感器，测绘出被测零件的表面轮廓形状的坐标点，通过计算机的软件对传感器采集的原始数据进行数学运算处理，标注所需的测量项目。
测量功能：
尺寸：包含水平距离、垂直距离、线性距离、半径、直径
夹角：包含水平角、垂直角、夹角
位置公差：包含平行度、垂直度
形状公差：包含直线度、凸度、圆弧轮廓度
辅助生成：包含辅助点、辅助线、辅助圆
粗糙度分析：Ra、Rq、Rz、Rp、Rt、Rsk、Rsm、Rc、Rz(DIN)、R3z、Rz(jis)、Rpmax
Rpm、Rku、Rdq/R△q、RδC、Mr1、Mr2、Rpk、Rvk、Rk、Rdc、A1、A2
Rx、AR、Rpc、Rmax、Rz-ISO、4um、Ry
波纹度分析：Wt、Wa、Wp、Wv、Wq、Wc、Wku、Wsk、W、Wx、Wz、Wsm、Wdc、Wte
Wmr、Aw、C(Wmr)、Wmr(C)、Wdq/W△q
原始轮廓分析：Pt、Pa、Pp、Pv、Pq、Pc、Pku、Psk、Pdq/p-q、Psm、Pdc、Pmr(c)、Pz
Pmr、C(pmr)
技术参数：
|
项目 |
SRT-510 |
SRT-520 |
|
|
测量范围 |
X轴驱动器 |
100mm |
200mm |
|
Z1（传感器） |
40mm |
60mm |
|
|
粗糙度和轮廓共用 |
|||
|
立柱高度 |
500mm |
500mm |
|
|
指示精度 |
X轴 （L=X轴移动导轨距离） |
±(0.8+0.01L)μm |
±(0.8+0.01L)μm |
|
Z1轴 （H=Z1轴方向测量高度） |
±(0.8+0.02H)μm |
±(0.8+0.02H)μm |
|
|
残值轮廓 |
≤0.005μm |
≤0.005μm |
|
|
示值误差 |
≤±(5nm+0.1A) |
≤±(5nm+0.1A) |
|
|
重复性 |
1δ≤2nm |
1δ≤2nm |
|
|
角度 |
≤±1′ |
≤±1′ |
|
|
圆弧（R=标准圆弧值） |
≤±(1.0+R/12)μm |
≤±(1.0+R/12)μm |
|
|
X轴驱动器 |
直线度 |
0.8μm /100mm |
1.8μm /200mm |
|
分辨率 |
0.05μm |
0.05μm |
|
|
Z1传感器 |
类型 |
光栅传感器 |
光栅传感器 |
|
分辨率 |
0.01μm |
0.01μm |
|
|
轮廓/粗糙度共用测针 |
25μm 12° |
25μm 12° |
|
|
测针材质 |
硬质合金 |
硬质合金 |
|
|
粗糙度专用测针 |
2μm 60° |
2μm 60° |
|
|
测针材质 |
金刚石 |
金刚石 |
|
|
评定长度 |
λc×3、4、5、6、7 |
λc×3、4、5、6、7 |
|
|
截止波长 |
0.025、0.08、0.25、0.8、2.5、8mm |
0.025、0.08、0.25、0.8、2.5、8mm |
|
|
测量方式 |
传感器移动 |
传感器移动 |
|
|
运动控制 |
导轨速度 |
0.02mm至6mm/s |
0.02mm至6mm/s |
|
立柱移动速度 |
0.1mm至10mm/s |
0.1mm至10mm/s |
|
|
测量速度 |
0.02mm至5.0mm/s |
0.02mm至5.0mm/s |
|
使用环境：
气源：0.45～0.80Mpa
气源流量：≥0.2m3/min
电源： AC 220V±10% 50Hz
温湿度：(T)：10～30℃；(RH)：＜85%
安装地点无明显振源 单独地线

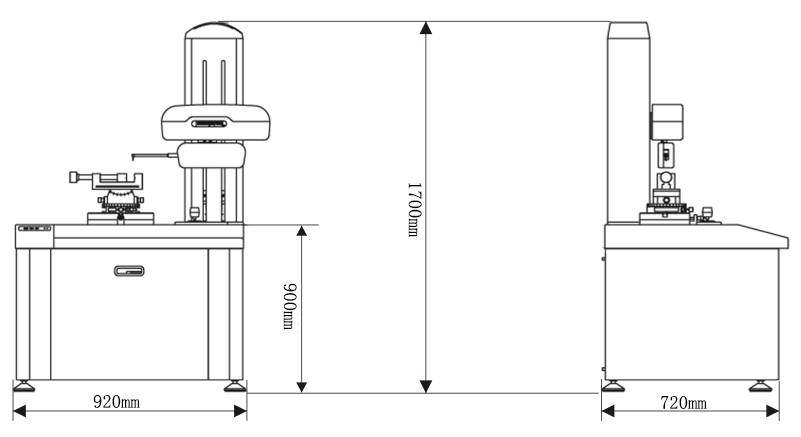

设备尺寸：
|
仪器 |
包装 |
Wt.kg |
CBM m³ |
||||||
|
Lx |
Ly |
Lz |
Wt(kg) |
Lx |
Ly |
Lz |
Wt(kg) |
||
|
920 |
720 |
1700 |
350 |
960 |
800 |
1750 |
50 |
400 |
0.88 |
技术特点:
无需转换传感器、测针；实现一次测量 粗糙度、轮廓仪同时分析
一次测量，可分析工件不同区域粗糙度，提高测量效率
X轴采用高精度直线导轨，无磨损，精度高，寿命长
Z1轴采用进口数字式传感器，精度高、线性好
简易的测针更换设计，一次安装，无需校正
软件支持中英文一键切换
支持winXP、win11系统
软件标注与CAD标注一样
圆弧、线自动识别
支持DXF格式文件导入、导出，定制CAD格式导出
支持连续标注、基准标注、支持任意插入点
支持图形自由旋转及坐标自由旋转
原始数据自动保存，便于多次标注
镜像功能，可保存标注后文件
具有测针自动接触、自动抬起、自动回退功能
可以对操作进行无限次的撤销及恢复操作
捕捉开关打开时，自动生成及捕捉交点、圆心 、线段中点、端点、圆弧交点、中点、切点等特征点
即使在非比例放大的情况下，也能进行正常的角度、圆弧、水平、垂直、线性等标注。
配置清单：
|
部件名称 |
项目名称 |
数量 |
|
|
机械部分 |
主机仪器架 |
1 |
|
|
大理石工作台 |
1 |
||
|
直线导轨驱动器 |
1 |
||
|
电动立柱 |
1 |
||
|
光栅传感器 |
1 |
||
|
调整工作台 |
水平调整系统 |
1 |
|
|
外观尺寸：250*180*40mm |
|||
|
调整范围：15mm |
|||
|
回转及角度调试系统 |
1 |
||
|
360度旋转 |
|||
|
±25角度倾斜 |
|||
|
平口装夹系统 Fixture |
1 |
||
|
钳口宽：50mm |
|||
|
钳口深25mm |
|||
|
校正标准件 |
1 |
||
|
测杆测针 |
Ф3*21mm R25μm 12°单切面测针 |
2 |
|
|
Φ3*20mm R5μm 尖测针 |
1 |
||
|
Φ8*150mm 测杆 |
1 |
||
|
电器部分 |
电器控制系统 |
1 |
|
|
品牌电脑 |
1 |
||
|
测量软件 |
1 |
||
|
资料 |
使用说明书 |
1 |
|
|
产品保修卡 |
1 |
||
|
产品装箱单 |
1 |
||
|
合格证 |
1 |
||
|
设备验收单 |
1 |
||
|
工具箱 |
1 |
||
|
Universal table |
Universal direction table |
Large plane table |
Angle rotal table |
V table |
