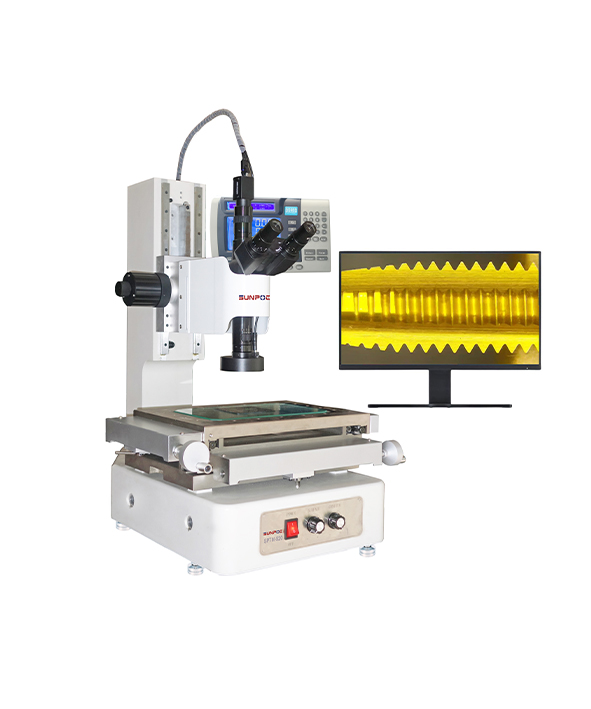

SPTM-520 工具测量显微镜
本系列工具显微镜是用于非接触检测与二维精密测量的优质仪器，可精准测量各类工件的尺寸、角度、形态与位置，以及螺纹件的多种参数，广泛应用于机械制造、仪器仪表、军工、航空航天、电子等领域，也适用于高校与科研机构。它配备光学定位器、尾座、双像目镜等多种附件，可用于机械零件、测量工具、电子元件等产品的质量检测与控制。核心参数包括：X/Y 轴行程（SPTM-520 为 200×100mm，SPTM-530 为 300×200mm）、分辨率 0.001mm、最大载重 20Kg，支持安装数字测头、CCD 组件等扩展为二维视觉系统。
产品详情
应用领域：
该仪器能够精确测量各种工件的尺寸、角度、形状和位置，以及螺纹制造件的各种参数。它广泛应用于机械、仪器仪表、模具设备制造、仪器计量、军工、航空航天、汽车制造、电子、塑料橡胶等行业，以及高校、科研机构等领域。该仪器配备有光学定位器、尾座滑架、双像目镜、模板目镜等多套附件，可用于机械零件、量具、模具图案、电子元件、电路板、冲压件、塑料橡胶制品等的质量检测与控制。
设备概述：
这款系列工具制造商的显微镜是一款出色的非接触式检测和二维精密测量工具。它适用于测量计量部门和生产线中的小零件，并且可以配备数字测量头、CCD 适配器、CCD 相机、数字十字线发生器和显示器，从而成为一款二维视觉设备系统。
参 数:
|
型号 |
SPTM-520 |
SPTM-530 |
|
X.Y 行程 |
200*100mm |
300*200mm |
|
Z最大工作高度 |
150mm |
|
|
承重 |
20 Kgs |
|
|
分辨率 |
0.001mm |
|
|
测量精度 |
(3+L/200)um |
|
|
测量头 |
三目头（瞄准角度可调节） |
|
|
目镜 |
10X ，双目 |
|
|
物镜 |
1.0-6.5X |
|
|
放大倍率 |
10-65X, 影像总放大倍率30-225X |
|
|
轮廓灯 |
5V LED 光源， 亮度可调 |
|
|
表面灯 |
5V LED 环形光源，亮度可调 |
|
|
电源 |
110/220V AC 50/60Hz |
|
