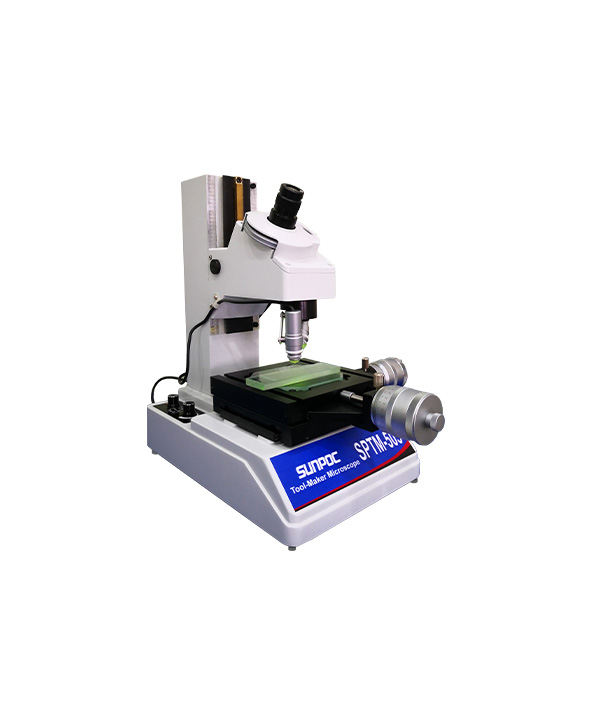

SPTM-505 工具测量显微镜
这款工具显微镜是用于非接触检测与二维精密测量的优质仪器，可精准测量各种工件及螺纹件的尺寸、角度、形态与位置参数，广泛应用于机械制造、仪器仪表、军工、航空航天、电子等行业及科研院校。它配备光学模板目镜等多种附件，可用于机械零件、测量工具、电子元件等产品的质量检测与控制。其核心参数包括：X/Y 轴行程 50×50mm、测量头分辨率 0.001mm、总放大倍率 30X，能高效满足精密测量需求。
产品详情
应用领域:
该仪器能够精确测量各种工件的尺寸、角度、形状和位置，以及螺纹制造件的各种参数。它广泛应用于机械、仪器仪表、模具设备制造、仪器计量、军工、航空航天、汽车制造、电子、塑料橡胶等行业，以及高校、科研机构等领域。该仪器配备有光学模板目镜等，可用于机械零件、量具、模具图案、电子元件、电路板、冲压件、塑料橡胶制品等的质量检测与控制。
设备概述：
这款系列工具制造商的显微镜是一款出色的非接触式检测和二维精密测量工具。它适用于测量计量部门和生产线中的小零件，并且可以配备数字测量头、数码电子目镜代替人眼观察并实现尺寸测量
技术参数:
|
型号 |
SPTM-505 |
SPTM-505R |
|
读数测头 |
机械测头 |
数字测头 |
|
X.Y行程 |
50*50mm |
|
|
最大工作高度 |
115mm |
|
|
最大承重 |
5Kgs |
|
|
测头分辨率 |
0.001mm |
|
|
观察头 |
单目（瞄准器可调节） |
|
|
角度板 |
旋转角度：360°；最小角度读数：6′ |
|
|
目镜 |
15X ，视场范围: 13mm |
|
|
物镜 |
2X 工作距离: 67mm |
|
|
放大倍率 |
30X |
|
|
轮廓灯 |
24V/3V带有绿色滤镜的钨丝灯，亮度可调节 |
|
|
表面灯 |
24V/3V钨丝灯泡，亮度可调节 |
|
|
电源 |
110/220V AC 50/60Hz |
|
|
仪器外形尺寸 |
210*333*391mm |
|
|
仪器重量 |
13.5Kgs |
|
|
测量精度 |
(3+L/50)um |
|
|
选购件 |
10X 目镜；5X 、10X 物镜, 可选购三丰数字测量头或者中国的数字测量头 |
|
