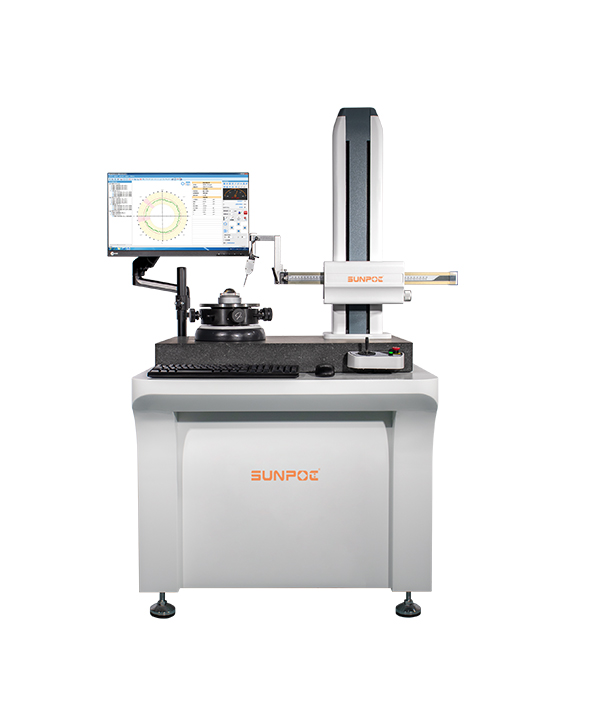

SPRT-3000 圆度测量仪
SPRT-3000 圆度仪搭载高精度气浮主轴，用于圆度、同心度、同轴度等形位误差检测，主轴径向误差为 ±(0.025+5H/10000)μm，工件旋转速度 0-12rpm，支持最大直径 Φ400mm 工件测量，广泛应用于轴承、汽车、机械等行业，支持中英文一键切换，兼容 Windows 10/11 系统。
产品详情
测量原理
采用半径测量法，工件旋转式。运用高精度气浮主轴作为基准；采用精密圆光栅、精密电感位移传感器和计算机组成。对被测工件进行计量角度、径向位移量，保证测量工件的角位移、径向值的精确度；测量软件采用基于中文版Windows操作系统平台的DTP系统测量软件，完成数据采集、数据处理及打印输出等工作。

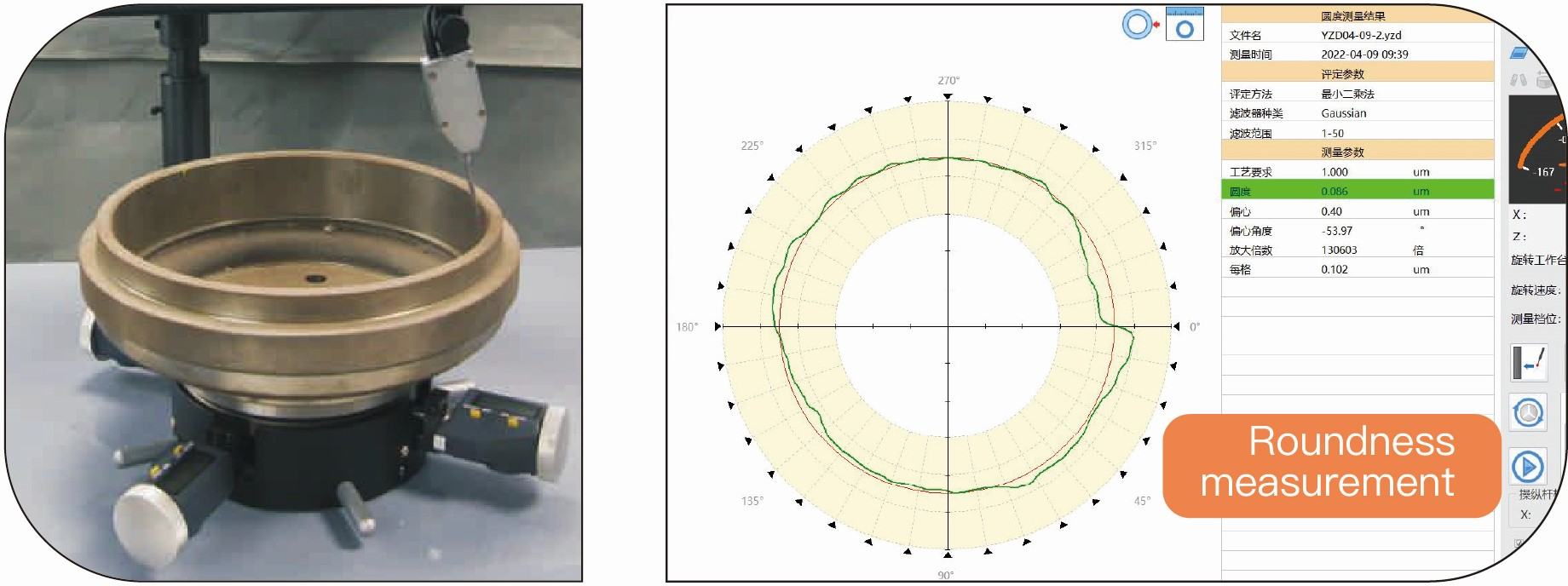

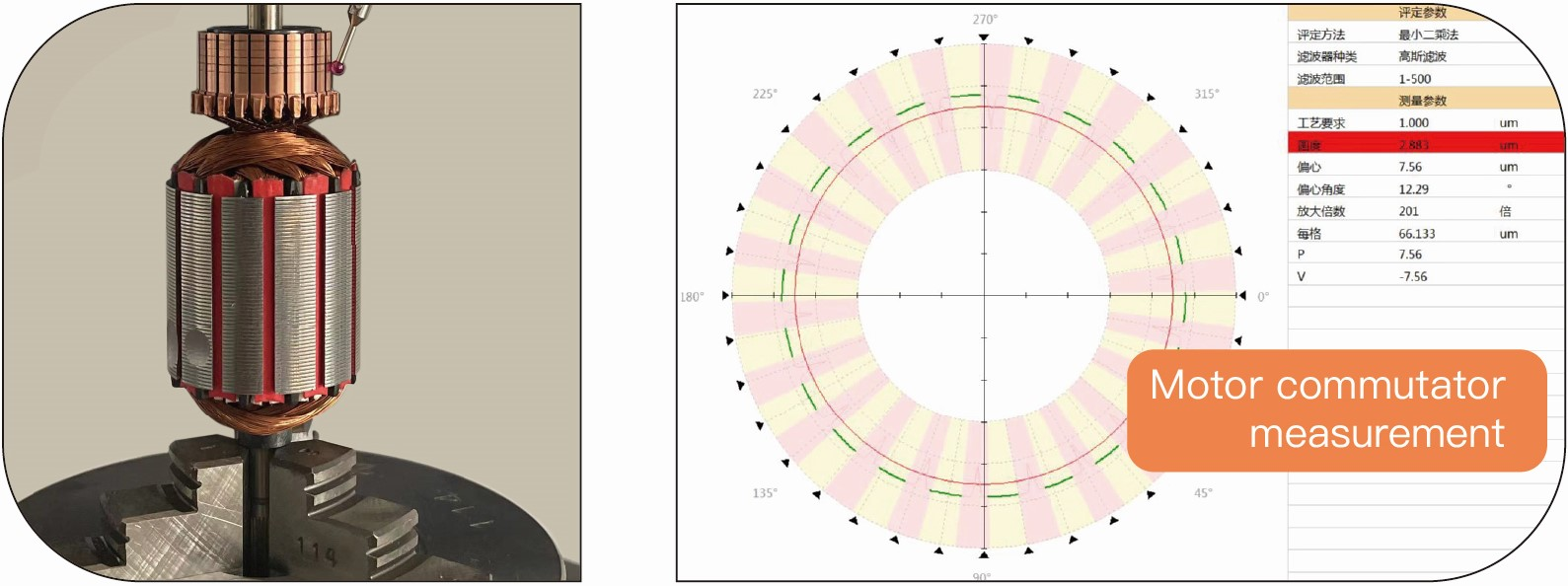

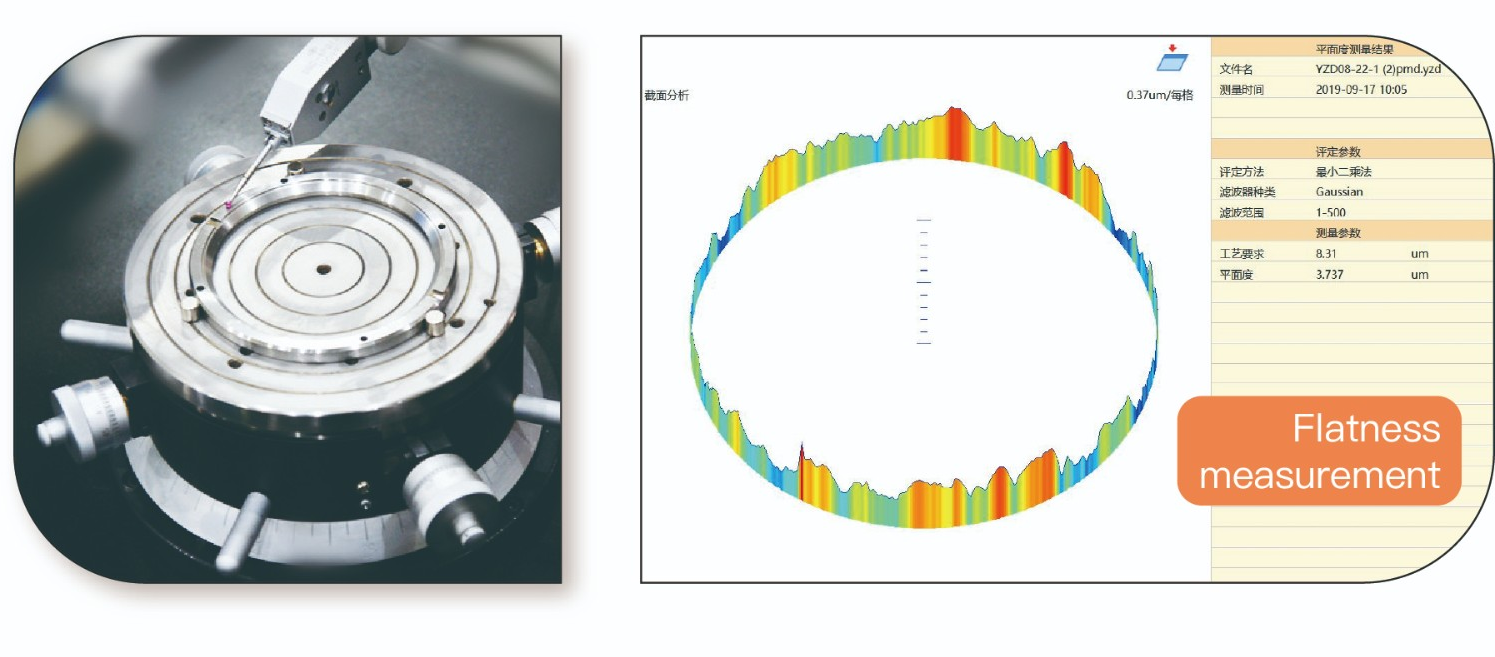

测量功能
圆度、同轴度、同心度、跳动量、垂直度、平行度、平面度、表面波纹度(Wc、Wp、Wv、Wt、Wa、Wq)、频谱分析、波高分析等。
圆度评定方式(4种)：最小区域法、最小二乘法、最小外接圆法、最大内切圆
圆度滤波方式：1、1-500、1-150、1-50、1-15、
波纹度滤波方式：3-16、3-17、15-500、17-100
滤波形式：高斯（ISO标准）
采用高精密气浮主轴，永不磨损，保持长久精度
数据采集运用进口精密圆光栅、准确度高，稳定性好
部分圆弧亦可测量处理
自动识别轮廓间断，自动或手动剔除功能
软件支持中英文一键切换
支持winXP、win10、win10系统
技术参数
|
项目 |
参数 |
|
|
测量范围 |
最大直径 |
ф400mm |
|
最小内径 |
ф5mm |
|
|
最大高度 |
500mm |
|
|
主轴精度 |
径向误差 |
±(0.025+5H/10000)μm |
|
轴向误差 |
±(0.025+6X/10000)μm |
|
|
工作台 |
台面直径 |
φ200mm |
|
回转直径 |
φ400mm |
|
|
承载重量 |
50Kg |
|
|
调整范围 |
调偏心±2mm ; 调水平±1° |
|
|
旋转速度 |
0-12 rpm |
|
|
水平臂 |
水平移动距离 |
180mm |
|
移动速度 |
0.5-6mm/s 或手动 |
|
|
传感器 |
量程 |
500μm (半径差) |
|
分辨率 |
0.005μm |
|
|
测针形状 |
φ2mm宝石球测头（有更多直径可选择） |
|
|
测力 |
1-12g |
|
|
数据采集 |
进口光栅14400点/周 |
|
|
放大倍率 |
任意至最大20万倍 |
|
|
气源压力 |
0.45～0.80Mpa |
|
|
气源流量 |
≥0.2 m³/min |
|
|
电源 |
AC 220V±10% 50Hz |
|
|
环境要求 |
温度(T)：10～30℃；相对湿度(RH)：＜85% |
|

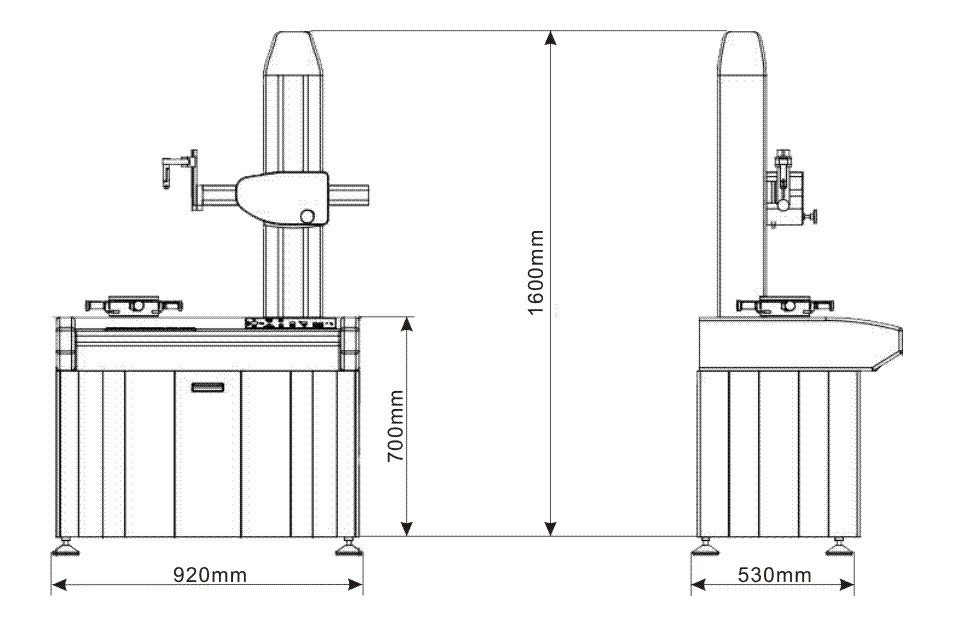

设备尺寸
|
产品 |
包装 |
总重量 |
体积 |
||||||
|
Lx |
Ly |
Lz |
Wt(kg) |
Lx |
Ly |
Lz |
Wt(kg) |
||
|
950 |
600 |
1700 |
240 |
1000 |
700 |
1800 |
50 |
290 |
1.26 |
主要配置
|
部件名称 |
项目名称 |
||
|
机械部分 |
主机仪器架 x1 |
||
|
大理石工作台面 x1 |
|||
|
高精密气浮主轴 x1 |
|||
|
大理石立柱系统 x1 |
|||
|
横导轨移动装置 x1 |
|||
|
调心调平工作台 |
台面直径Ф200mm、台面高度70mm |
||
|
调整范围：调偏心±2mm ; 调水平±1° |
|||
|
精密三爪卡盘 |
外尺寸装夹范围：ф1 mm ~~ф81mm |
||
|
内尺寸装夹范围：ф31 mm ~~~ф70 mm |
|||
|
空气过滤系统 x1 |
|||
|
电器部分 |
电器控制系统 x1 |
||
|
圆光栅编码器 x1 |
|||
|
电感传感器 x1 |
|||
|
电脑 x1 |
|||
|
HP喷墨打印机 x1 |
|||
|
测量软件 x1 |
|||
|
标准件 |
椭圆标准件 x1 |
||
