SPMM-500C 轮廓仪
产品详情
测量功能：
尺寸：包含水平距离、垂直距离、线性距离、半径、直径
夹角：包含水平角、垂直角、夹角
位置公差：包含平行度、垂直度
形状公差：包含直线度、凸度、圆弧轮廓度
辅助生成：包含辅助点、辅助线、辅助圆
技术特点:
无需转换传感器、测针；实现一次测量 粗糙度、轮廓仪同时分析
一次测量，可分析工件不同区域粗糙度，提高测量效率
X轴采用高精度直线导轨，无磨损，精度高，寿命长
Z1轴采用进口数字式传感器，精度高、线性好
简易的测针更换设计，一次安装，无需校正
软件支持中英文一键切换
支持winXP、win11系统
软件标注与CAD标注一样
圆弧、线自动识别
支持DXF格式文件导入、导出，定制CAD格式导出
支持连续标注、基准标注、支持任意插入点
支持图形自由旋转及坐标自由旋转
原始数据自动保存，便于多次标注
镜像功能，可保存标注后文件
具有测针自动接触、自动抬起、自动回退功能
可以对操作进行无限次的撤销及恢复操作
捕捉开关打开时，自动生成及捕捉交点、圆心 、线段中点、端点、圆弧交点、中点、切点等特征点
即使在非比例放大的情况下，也能进行正常的角度、圆弧、水平、垂直、线性等标注。
技术参数：
|
项目 |
SPMM-510C |
SPMM-520C |
||
|
测量范围 |
X轴驱动器 |
100mm |
200mm |
|
|
Z1（传感器） |
50mm |
60mm |
||
|
立柱行程 |
500mm |
500mm |
||
|
指示精度 |
X轴（L=X轴移动导轨距离） |
±(1+0.02L)μm |
±(1.2+0.02L)μm |
|
|
Z1轴（H=Z1轴方向测量高度） |
±(1+0.05H)μm |
±(1+0.05H)μm |
||
|
角度 |
≤±1′ |
≤±1′ |
||
|
圆弧 （R=标准圆弧值） |
≤±(1.2+R/12)μm |
≤±(1.2+R/12)μm |
||
|
X轴 |
直线度 |
0.8μm /100mm |
0.6μm /100mm |
|
|
分辨率 |
0.1μm |
0.1μm |
||
|
传感器 |
类型 |
光栅传感器 |
光栅传感器 |
|
|
分辨率 |
0.1μm |
0.05μm |
||
|
测针形状 |
25μm 12° |
25μm 12° |
||
|
测针材质 |
硬质合金 |
硬质合金 |
||
|
测量方式 |
传感器移动 |
传感器移动 |
||
|
运动控制 |
导轨速度 |
0.02mm至6mm/s |
0.02mm至6mm/s |
|
|
立柱移动速度 |
0.1mm至10mm/s |
0.1mm至10mm/s |
||
|
测量速度 |
0.02mm至5.0mm/s |
0.02mm至5.0mm/s |
||

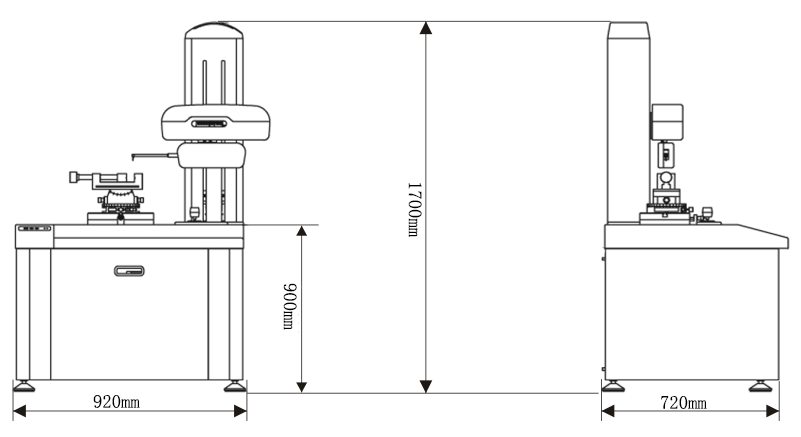

仪器外形尺寸：
|
产品 |
包装 |
Wt.kg |
CBM m³ |
||||||
|
Lx |
Ly |
Lz |
Wt(kg) |
Lx |
Ly |
Lz |
Wt(kg) |
||
|
1000 |
500 |
1700 |
350 |
1100 |
1000 |
1750 |
50 |
400 |
1.92 |
主要配置：
|
部件名称 |
项目名称 |
数量 |
|
|
机械部分 |
主机仪器架 |
1 |
|
|
大理石工作台 |
1 |
||
|
直线导轨驱动器 |
1 |
||
|
电动立柱 |
1 |
||
|
光栅传感器 |
1 |
||
|
调整工作台 |
水平调整系统 外观尺寸：250*180*40mm 调整范围：15mm |
1 |
|
|
回转及角度调试系统 360度旋转 ±25角度倾斜 |
1 |
||
|
平口装夹系统 钳口宽：50mm钳口深25mm |
1 |
||
|
校正标准件 |
1 |
||
|
测杆测针 |
Ф3*21mm R25μm 12°单切面测针 |
2 |
|
|
Φ8*150mm 测杆 |
1 |
||
|
电器部分 |
电器控制系统 |
1 |
|
|
品牌电脑 |
1 |
||
|
测量软件 |
1 |
||
|
资料 |
使用说明书 |
1 |
|
|
产品保修卡 |
1 |
||
|
产品装箱单 |
1 |
||
|
合格证 |
1 |
||
|
设备验收单 |
1 |
||
|
工具箱 |
1 |
||

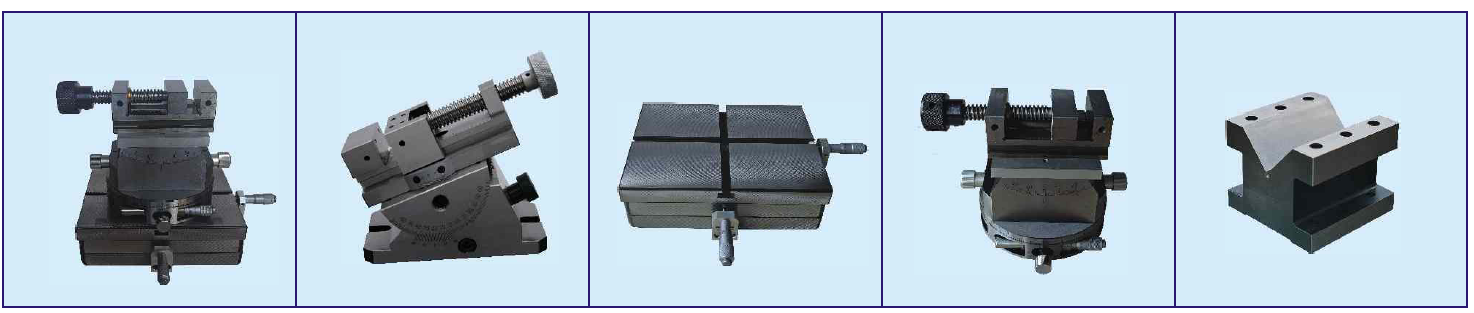

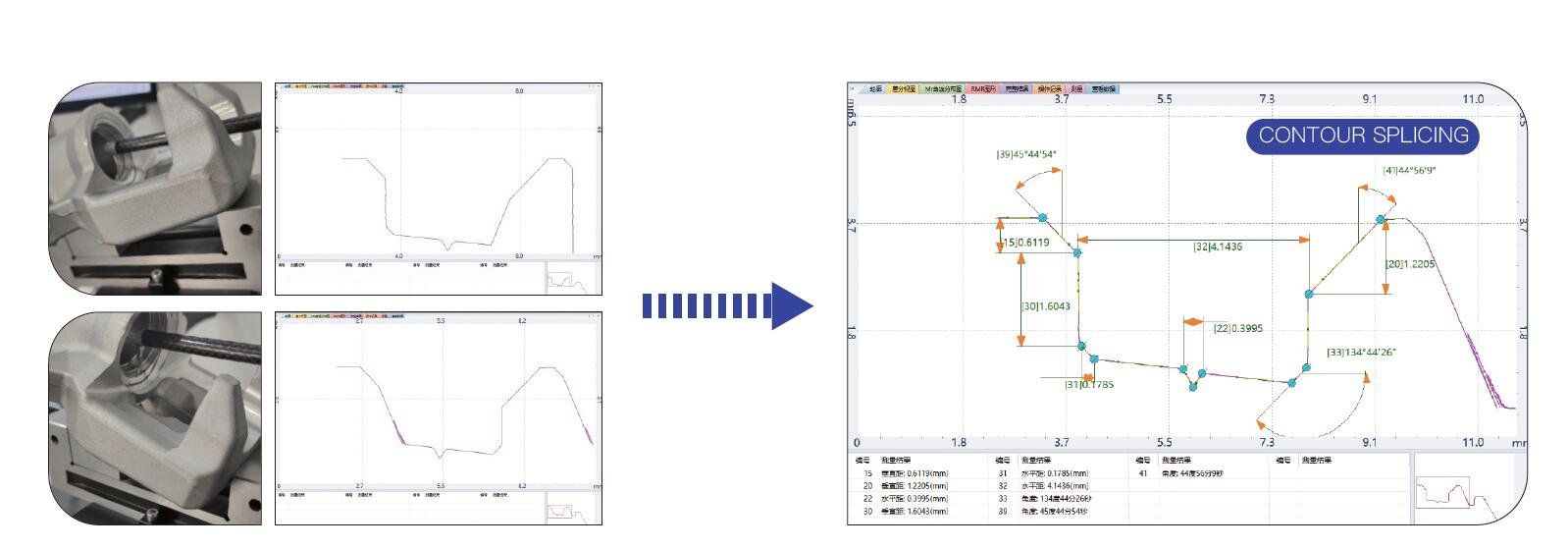

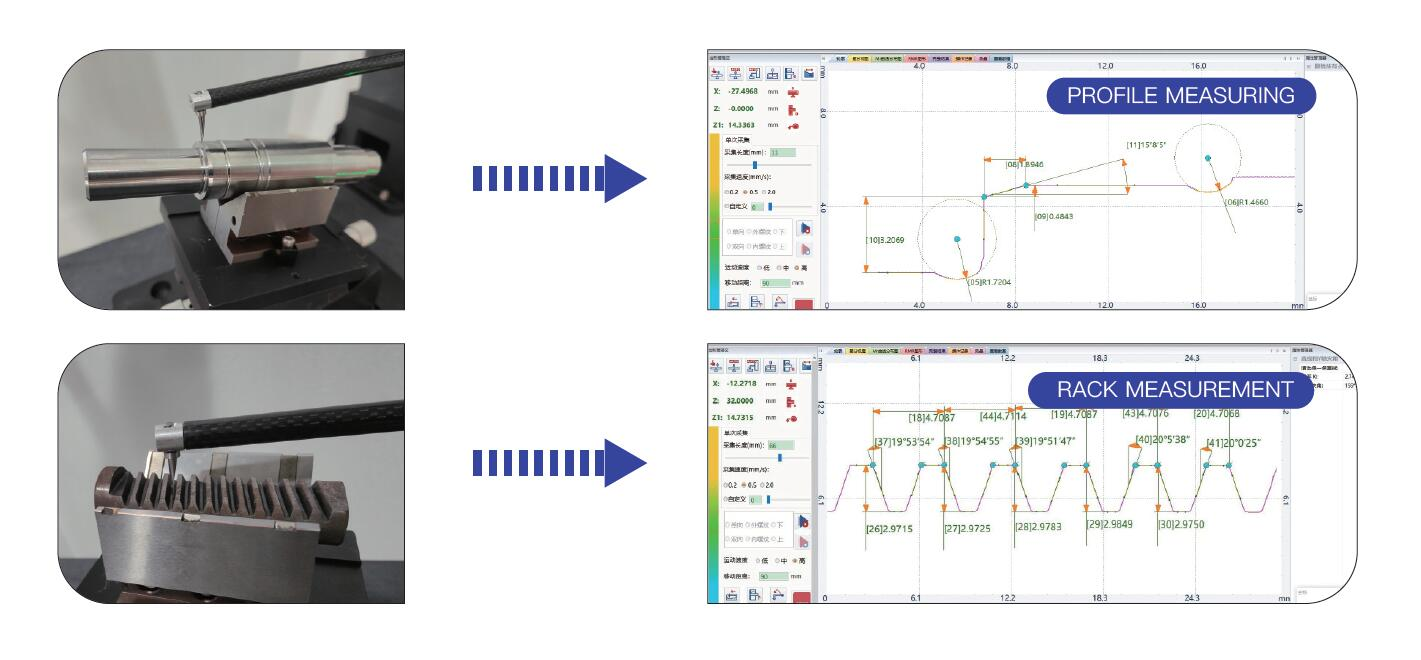

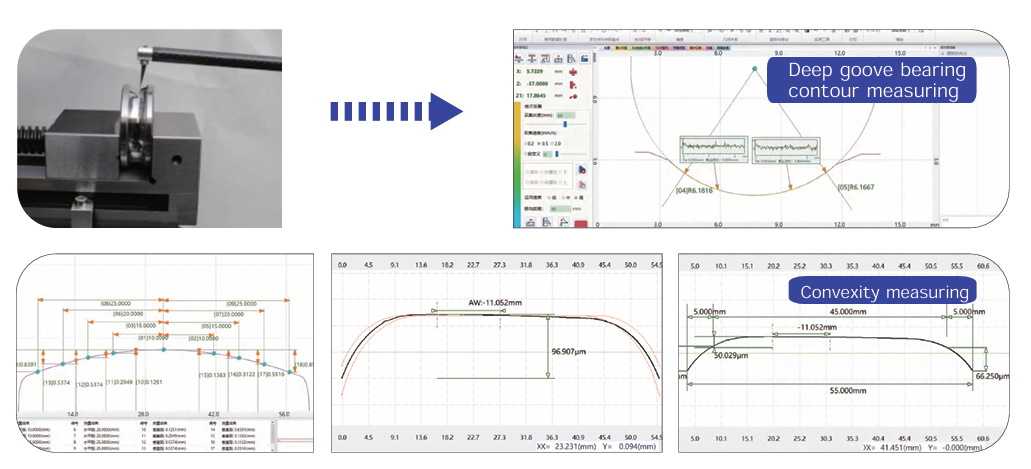

软件展示:
|
万能台 |
万向台 |
大平台 |
角度旋转台 |
V 台 |
