SP-CA40H 圆柱度仪
SP-CA40H 圆度圆柱度测量仪，搭载高精度气浮主轴与进口光栅编码器，可实现圆度、圆柱度、同轴度、平面度等多参数精密测量，支持中英文一键切换操作界面。设备核心测量范围为 Φ5mm~Φ400mm，主轴径向误差≤(0.025+5H/10000)μm，轴向误差≤(0.025+6X/10000)μm，测量精度稳定可靠，广泛适用于精密机械零部件的形位公差检测场景。
产品详情
仪器测量原理：
采用半径测量法，工件旋转式。采用高精度气浮主轴作为基准；运用进口精密圆光栅、精密电感位移传感器和计算机组成。对被测工件进行计量角度、径向位移量，保证测量工件的角位移、径向值的精确度；测量软件采用基于中文版Windows操作系统平台的CA系统测量软件，完成数据采集、数据处理及打印输出等工作。
测量功能：
圆柱度仪、圆度、直线度、同轴度、同心度、跳动量、垂直度、平行度、平面度、表面波纹度(Wc、Wp、Wv、Wt、Wa、Wq)、频谱分析、波高分析等。
圆度评定方式(4种)：最小区域法、最小二乘法、最小外接圆法、最大内切圆
圆度滤波方式：1、1-500、1-150、1-50、1-15、15-500
波纹度滤波方式：3-16、3-17、15-500、17-100
滤波形式：高斯（ISO标准）
技术参数：
|
项目 |
参数 |
|
|
测量范围 |
最大直径 |
ф400mm |
|
最小内径 |
ф5mm |
|
|
最大高度 |
550mm |
|
|
主轴精度 |
径向误差 |
±(0.025+5H/10000)μm |
|
轴向误差 |
±(0.025+6X/10000)μm |
|
|
回转轴线与Z轴导轨平行度 |
2μm/400mm（母线基准） |
|
|
工作台 |
台面直径 |
φ200mm |
|
回转直径 |
φ400mm |
|
|
承载重量 |
50Kg |
|
|
调整范围 |
调偏心±2mm ; 调水平±1° |
|
|
旋转速度 |
0-12 rpm |
|
|
立柱 |
直线度（窄范围） |
0.5μm /100mm |
|
直线度（全范围） |
0.8μm /400mm |
|
|
水平臂 |
水平移动距离 |
180mm |
|
移动速度 |
0.5-6mm/s 或手动 |
|
|
传感器 |
量程 |
500μm (半径差) |
|
分辨率 |
0.005μm |
|
|
测针形状 |
φ2mm宝石球测头（有更多直径可选择） |
|
|
测力 |
1-12g |
|
|
数据采集 |
进口光栅14400点/周 |
|
|
放大倍率 |
任意至最大20万倍 |
|
|
气源压力 |
0.45～0.80Mpa |
|
|
气源流量 |
≥0.2 m³/min |
|
|
电源 |
AC 220V±10% 50Hz |
|
|
环境要求 |
温度(T)：10～30℃；相对湿度(RH)：＜85% |
|
技术亮点：
采用高精密气浮主轴，永不磨损，保持长久精度
数据采集运用进口精密圆光栅、准确度高，稳定性好
部分圆弧亦可测量处理
自动识别轮廓间断，自动或手动剔除功能
软件支持中英文一键切换
支持winXP、win10/11系统

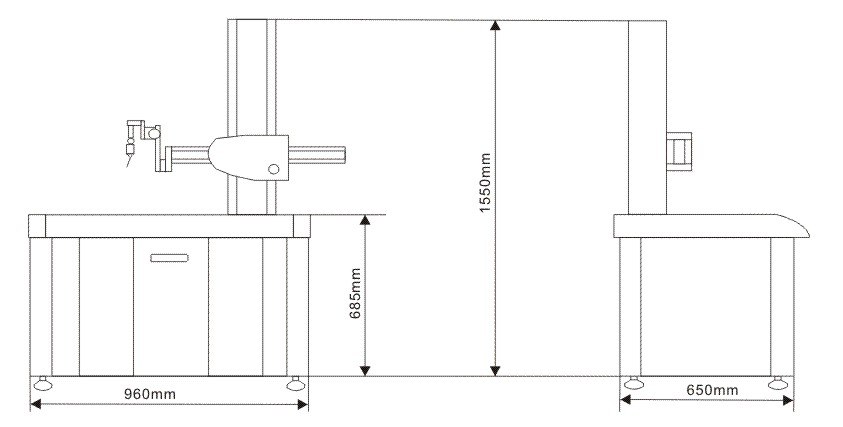

设备尺寸:
|
产品 |
包装 |
(Wt.kg) |
（CBM m³） |
||||||
|
Lx |
Ly |
Lz |
Wt(kg) |
Lx |
Ly |
Lz |
Wt(kg) |
||
|
960 |
650 |
1700 |
240 |
1050 |
750 |
1800 |
50 |
290 |
1.41 |
使用要求：
空压机气源压力：0.45～0.80Mpa
空压机气源流量：≥0.2m3/min
功率需求：约500W；交流220V±10%，50Hz
环境要求：温度：10～30℃；相对湿度：＜85%
安装地点无明显振源 单独地线
主要配置：
|
部件名称 |
项目名称 |
||
|
机械部分 |
主机仪器架 x1 |
||
|
大理石工作台面 x1 |
|||
|
高精密气浮主轴 x1 |
|||
|
气浮立柱系统 x1 |
|||
|
横导轨移动装置 x1 |
|||
|
调心调平工作台 |
台面直径Ф200mm、台面高度90mm |
||
|
调整范围：调偏心±2mm ; 调水平±1° |
|||
|
精密三爪卡盘 |
外尺寸装夹范围：ф1 mm ~~ф81mm |
||
|
内尺寸装夹范围：ф31 mm ~~~ф70 mm |
|||
|
空气过滤系统 x1 |
|||
|
电器部分 |
电器控制系统 x1 |
||
|
圆光栅编码器 x1 |
|||
|
电感传感器 x1 |
|||
|
电脑 x1 |
|||
|
测量软件 x1 |
|||
|
标准件 |
椭圆标准件 x1 |
||
|
圆柱标准器 x1 |
|||
