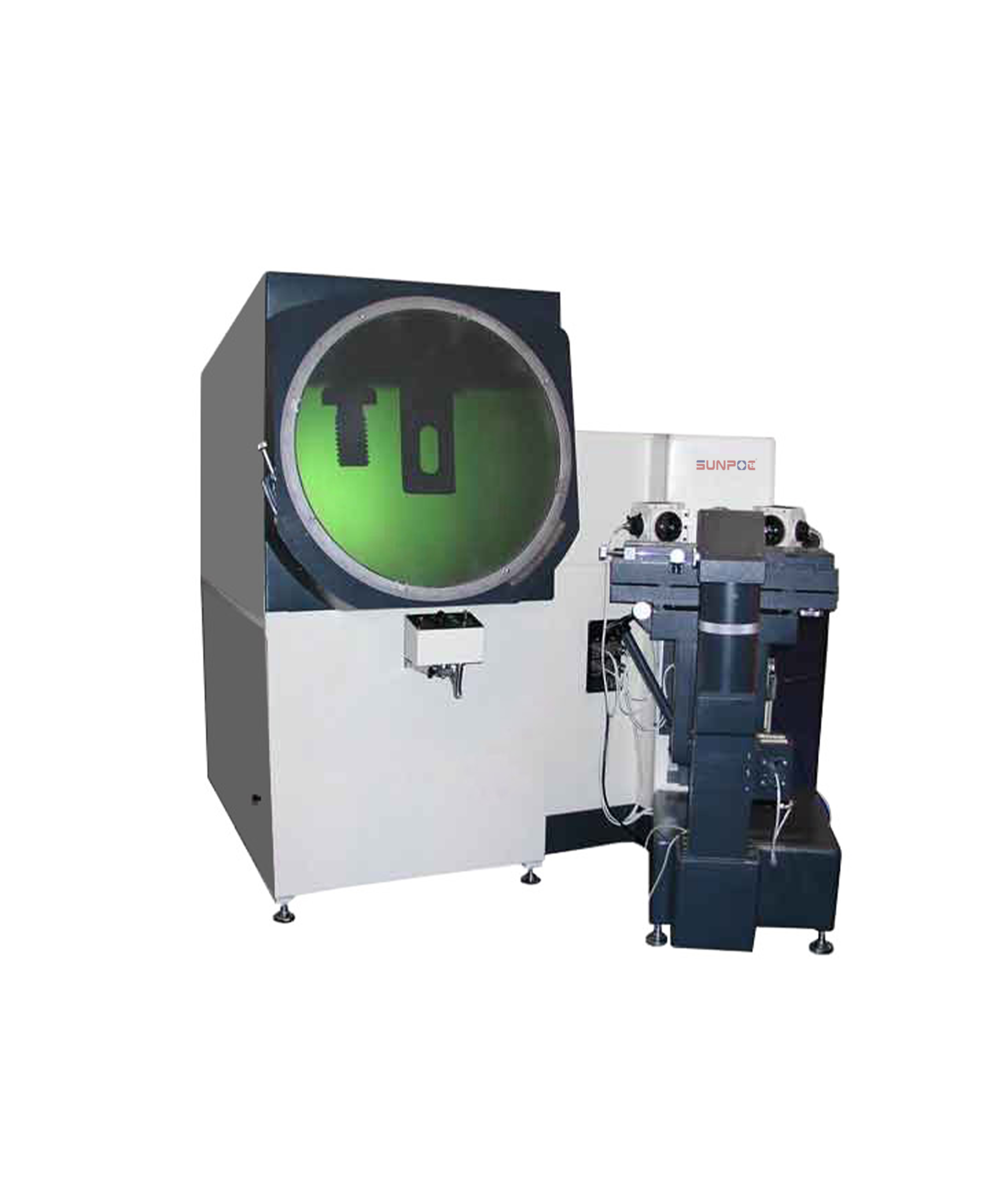

SP-800 Φ800 投影仪
SP-800投影仪能高效地检测各种形状复杂工件的长度、角度、轮廓及表面形状等参数。测量具体对象有：飞机叶轮叶片、机床刀具、冲压件、凸轮、齿轮、样板及螺纹等。特别适用于大尺寸工件的测量，广泛用于航空航天厂、汽轮机厂、工具模具厂、机械制造厂及相关的各种企业。
产品详情
产品特点:
采用卧式光路设计，便于测量时在线加工被测零件；
工作台测量范围大，承重能力强，测量范围广；
工作台能偏摆±15°，便于测量带螺旋角零件；
高低两挡不同的透射照明，适应不同工件的测量要求；
手控电机运动，开关集中控制，操作使用方便；
投影屏面积大，可以满足大尺寸工件的测量要求；
SP-800A采用先进的光栅传感技术，测量数据数字显示，电机控制工作台运动；
SP-800B配计算机及二坐标测量软件，测量方便快捷，电机控制工作台运动；
技术参数：
|
型号 |
SP-800 |
|
投影屏尺寸 |
Φ800 mm |
|
投影屏旋转范围 |
360° |
|
旋转角度显示当量 |
1° |
|
物镜 |
10X 20X 50X 100X |
|
物方视场 |
Φ80mm φ40mm φ16mm φ8mm |
|
物方工作距离 (mm) |
206 mm 123mm 85mm 78mm |
|
台面尺寸 |
630x200mm |
|
工作台 |
±15° |
|
XY 行程 |
300*200mm |
|
Z 轴行程 |
80mm（调焦） |
|
分辨率 X Y: |
0.001 (mm) |
|
精度: |
(4+L/50)μm, |
|
顶针架夹持最大直径 |
Φ200mm |
|
顶针架夹持最大长度 |
300mm |
|
承重 |
50kg |
|
透射灯 |
24V 150W卤钨灯 |
|
反射灯 |
16V 150W卤钨灯 |
|
外形尺寸 |
2130×1800×1950 |
|
仪器毛重 |
1910 kg |
|
电源 |
