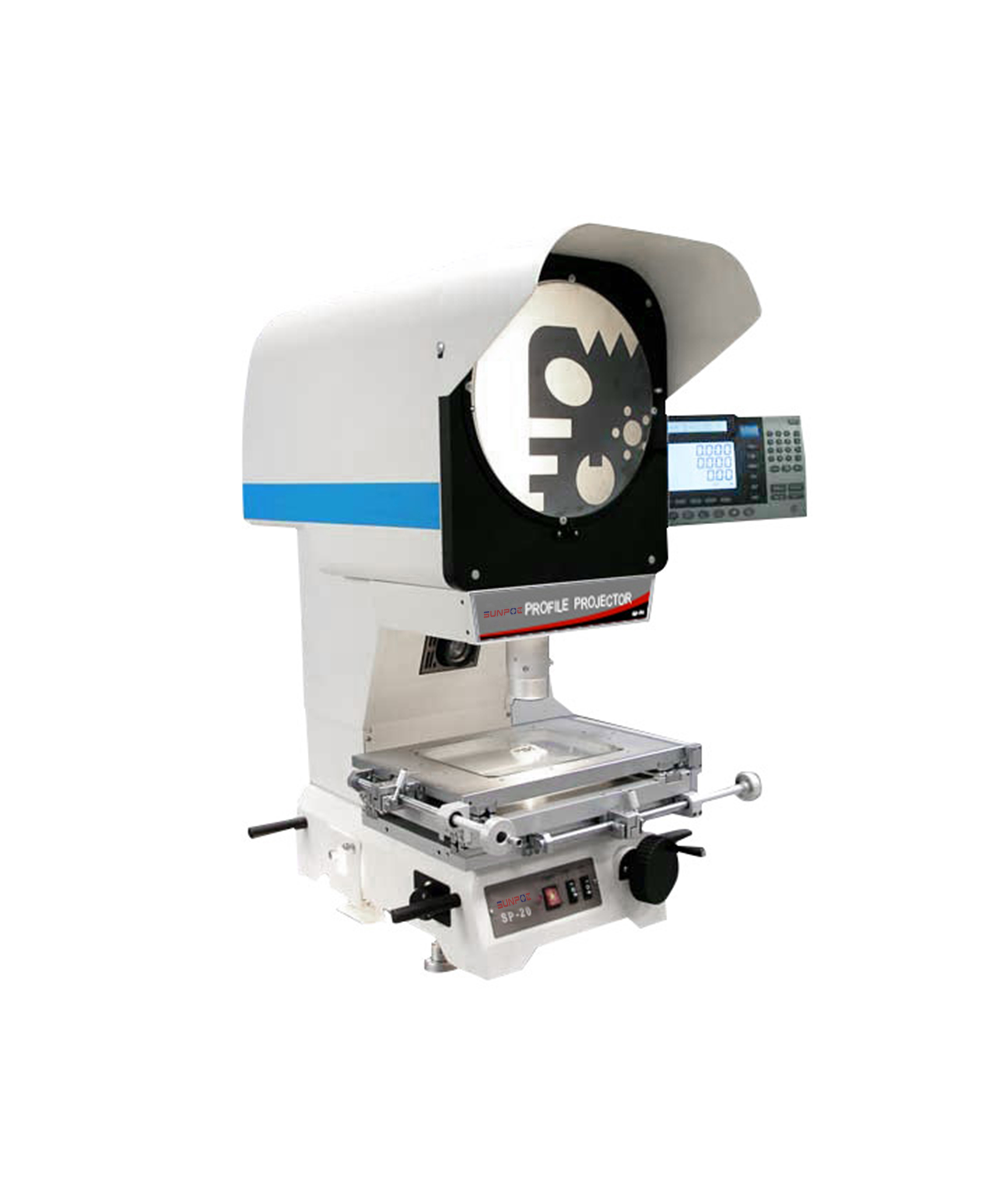

SP-20 Φ300 数字测量投影仪
SP-20 Φ300 数字测量投影仪用于检查复杂工件（模板、齿轮等）的轮廓/表面，广泛应用于机械/电子计量室。特点：轻量化金属投影盒，Z轴对焦行程，长工作距离，3张可选工作台（强刚性/承载能力），透射/垂直反射照明。主要规格：Φ300mm屏幕，360°旋转，0.001毫米分辨率，10X-100X磁像，（3+L/75）μm精度，重量80kg。
产品详情
产品用途
本仪器能高效率地检测各种形状复杂工件的轮廓和表面形状。例如：样板、冲压板、凸轮、螺纹、齿轮、成形铣刀、丝攻等各种刀具、工具和零件。广泛地用于机械制造业、仪器仪表和电子行业的有关厂矿的计量室和检查站。
产品特点
投影箱升降调焦，Z轴调节范围大；
造型美观漂亮；
工作台三种可选，测量范围大，传动舒适轻便；
精密内嵌式物镜，旋转按钮便可切换透反射照明；
根据不同放大倍率的物镜，可调节不同的通光口径；
造型新颖美观，工作台测量精度高达（3+L/75）μm；
主要技术参数
|
型号 |
SP-20 |
|
投影屏尺寸 |
Φ300 mm |
|
投影屏旋转范围 |
360° |
|
旋转角度显示当量 |
0.01° or 1′ |
|
旋转角度准确度 |
6′ |
|
物镜 |
10X 20X 50X 100X |
|
物方视场 |
φ30mm φ15mm φ6mm φ3mm |
|
物方工作距离 (mm) |
74 mm 69 mm 63 mm 41 mm |
|
分辨率 X Y: |
0.001 (mm) |
|
Z 轴行程 |
0~100 (mm) |
|
精度: |
(3+L/75)μm, |
|
透射灯 |
24V 150W卤钨灯 |
|
反射灯 |
24V 150W卤钨灯 |
|
外形尺寸 |
410×650×1100 |
|
仪器毛重 |
80 kg |
工作台(3种可选)
|
种类 |
小工作台 |
中工作条 |
大工作台 |
|
台面尺寸 (mm) |
350×240 |
400×280 |
450×286 |
|
X 轴行程 (mm) |
0~150 |
0~200 |
0~250 |
|
Y 轴行程(mm) |
0~100 |
0~150 |
0~150 |
|
工作台承重 (kg) |
10 |
15 |
20 |
