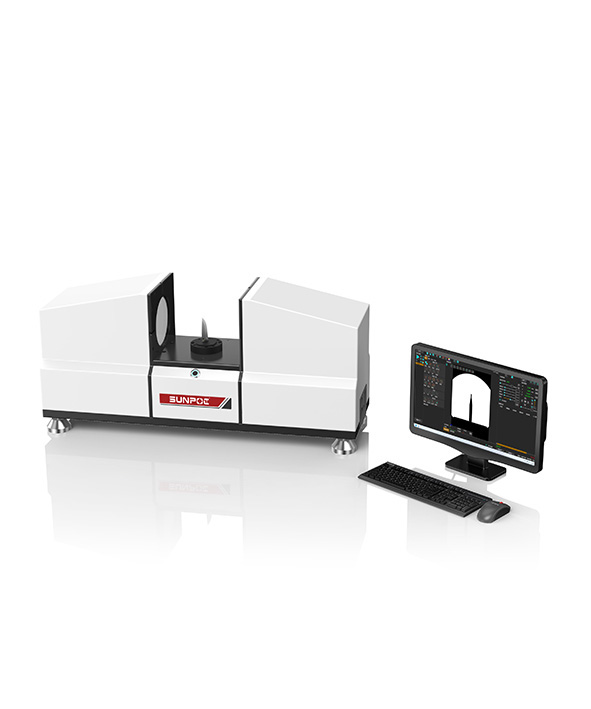

QH闪测仪
QH 闪测仪是一款高效精准的精密测量设备，其中 QH100 型号测量范围达 82×55mm，设备净重仅 45kg，却搭载了拼接影像功能与一键式测量模式，测量效率较常规影像测量仪提升数十倍；支持工件任意摆放无需建坐标，可实现电路板、线路板等多类产品的快速扫描与高精度测量，同时配备一键多层测量、自动对焦调节等功能，搭配高清成像与多样化光源系统，能精准呈现工件细节，助力外贸场景下的产品检测与宣传，高效输出专业测量结果。
产品详情
特点
测量效率比普通视频测量机快数十倍，只需点击即可完成测量
软件自带匹配功能，工件可以任意放置，无需构建坐标
多个工件可同时移动以实现闪光测量，实现高精度高效测量
软件具备拼接图像功能，能够实现对各种产品的快速扫描和测量，适用于电路板、印刷电路板行业或大型产品
软件可配备点激光器，完成产品高度测量，如段差、孔深、平整度等。
全球领先的自动对焦技术能够实现镜头自动对焦而无需手动调整，能够在程序中记录产品多层位置，实现多步骤产品的一键多层测量
实时数据报告提升测量效率，丰富报告输出。欢迎输出产品控制大小。
技术规格
|
模型 |
QH100 |
QH120 |
|
测量范围（毫米） |
82*55 |
120*80 |
|
机器尺寸（毫米） |
900*250*360 |
480*305*460 |
|
玻璃台面尺寸（毫米） |
175*125 |
200*145 |
|
净重（公斤） |
45 |
65 |
|
视野（mm） |
82 * 55 |
120*80 |
|
精度 FOV（微米） |
±3 |
±5 |
|
重复性视野（微米） |
± 2 |
± 3 |
|
桌面载重（公斤） |
5 |
5 |
|
光学放大 |
0.16 X |
0.11X |
|
Z 型驱动 |
直流集成伺服电机 |
|
|
Z轴运动 |
软件控制 |
|
|
相机 |
2000万像素单色数码相机（USB 3.0接口） |
|
|
透射光源 |
并行光路LED透射照明 |
|
|
表面反射光源 |
LED环形反射照明系统 |
|
|
表面同轴光 |
外部同轴LED反射照明系统 |
|
|
测量软件 |
一键接合测量软件 |
|
|
选项 |
白光共焦点光谱法 |
|
O型透镜系统
|
视场 |
82x55毫米 |
|
最大拼接行程（毫米） |
200*200/300*300 |
|
支持 CCD 尺寸 |
（1 目标表面） |
|
TV 畸变 |
<0.01% |
|
CCD 连接接口 |
C-mount（C 接口） |
|
最佳成像光圈数 |
6.5 |
|
物方远心度 |
0.02 |
|
|
|
|
|
