PAM系列 6轴关节臂三坐标测量机
PAM 系列 6 轴关节臂三坐标测量机，是一款便携式三维测量设备，专为现场检测设计，可实现几何特征测量、形位公差评定、曲面扫描与逆向工程。设备采用高模量碳纤维臂体，搭载双悬挂支撑结构与智能温度补偿系统，在 5℃-40℃环境下仍能保持稳定精度；测量范围覆盖 1.5-4.0m，重复精度可达 0.035mm，内置绝对式高精度编码器，开机无需归零；标配雷尼绍测针并支持现场校准，同时兼容 PowerINSPECT、Rational DMIS 等主流测量软件，广泛适用于大型工件现场检测、工装检具校准等场景。
产品详情
概述:
关节臂坐标测量机是一种便携式三坐标测量设备，它摒弃了传统三坐标测量机的平台和导轨，采用开链全转动副结构，使得产品体积和重量大幅度减小。只需要增加臂身的碳钎维管长度，就可以大幅增加测量范围。这些特点让关节臂可以便捷的进入车间和现场进行大件产品的测量。
产品特点:
1- 主机便于携带，可随时随地满足测量需求。
2- 功能完备：几何特征、三维坐标系、形状和位置误差、曲线测量与扫描、逆向工程、CAD模型与实际零件的对比、夹具测量、检测工具。
3- 配备耐磨红宝石测针，支持现场校准测针安装误差，支持各种非标测针的校准；
4- 高模量碳纤维臂身，受力弯曲变形小；
5- 碳纤维在臂身长度占比高，重量更轻，精度更稳定；
6- 内置式平衡机构设计，使用轻便，灵活自如；
7- 采用绝对式高精度编码器，开机不用复位找零；
8- 可配备2万毫安时快充电池，续航超过30小时；
9- 双悬支撑结构，保证精度长期稳定不变；
10- 高品质的导电滑环，主轴可以无限旋转；
11- 智能温度补偿系统，实时补偿机身温度引起的长度变化，确保 5°C -40°C 温度下的精度稳定；
技术参数:
型号 : PAM-S 系列, PAM-A 系列, PAM-M 系列
测量轴：6轴
测量范围(直径)：1.5M-4.0M
测量精度：0.012-0.1mm
重复性：0.035mm
重量( 不包含箱子)：7 kg （difference model）
通讯模块: USB 线
测头: 雷尼绍测针
供电要求:110-240VAC 50.60 Hz. 配15W + 20,000 毫安快充电池
|
PAM-S系列 |
|||||
|
测量范围 |
SPAT 单点 重复精度 |
EUNI 空间 距离精度 |
PSIZE 球体 尺寸精度 |
PFORM 球体 形状精度 |
LDIA 球体 位置精度 |
|
1.5M |
0.012 |
0.022 |
0.007 |
0.012 |
0.024 |
|
2.0M |
0.016 |
0.024 |
0.008 |
0.017 |
0.03 |
|
2.5M |
0.018 |
0.026 |
0.009 |
0.018 |
0.032 |
|
3.0M |
0.027 |
0.038 |
0.012 |
0.026 |
0.046 |
|
3.5M |
0.036 |
0.052 |
0.016 |
0.034 |
0.064 |
|
4.0M |
0.045 |
0.063 |
0.02 |
0.038 |
0.078 |
|
PAM-A 系列 |
|||||
|
测量范围 |
SPAT 单点 重复精度 |
EUNI 空间 距离精度 |
PSIZE 球体 尺寸精度 |
PFORM 球体 形状精度 |
LDIA 球体 位置精度 |
|
1.5M |
0.018 |
0.025 |
0.009 |
0.016 |
0.026 |
|
2.0M |
0.02 |
0.027 |
0.01 |
0.022 |
0.035 |
|
2.5M |
0.023 |
0.03 |
0.013 |
0.023 |
0.038 |
|
3.0M |
0.034 |
0.042 |
0.016 |
0.032 |
0.052 |
|
3.5M |
0.044 |
0.056 |
0.02 |
0.039 |
0.068 |
|
4.0M |
0.053 |
0.067 |
0.024 |
0.044 |
0.084 |
|
PAM-M 系列, 教学培训 |
|||||
|
测量范围 |
SPAT 单点 重复精度 |
EUNI 空间 距离精度 |
PSIZE 球体 尺寸精度 |
PFORM 球体 形状精度 |
LDIA 球体 位置精度 |
|
1.5M |
0.035 |
0.045 |
0.019 |
0.036 |
0.048 |
|
2.0M |
0.038 |
0.05 |
0.023 |
0.044 |
0.051 |
|
2.5M |
0.044 |
0.056 |
0.025 |
0.048 |
0.063 |
|
3.0M |
0.069 |
0.081 |
0.035 |
0.056 |
0.1 |
|
3.5M |
0.094 |
0.1 |
0.044 |
0.073 |
0.123 |
|
4.0M |
0.1 |
0.13 |
0.055 |
0.085 |
0.145 |
软件测量系统：
适配市场上多种测量软件:
PowerINSPECT
Rational DMIS
配置清单:
|
序号 |
产品名称 |
规格 |
数量 |
|
序号 |
产品名称 |
规格 |
数量 |
|
1 |
测针 |
3mm |
1 |
|
6 |
USB 数据线 |
3M |
1 |
|
2 |
测针 |
6mm |
1 |
|
7 |
磁性座 |
60*60mm |
3 |
|
3 |
电脑 |
ASUS |
1 |
|
8 |
包装箱 |
|
1 |
|
4 |
标准块 |
|
1 |
|
9 |
软件 |
标准版 |
1 |
|
5 |
电源 |
|
1 |
|
10 |
说明书 |
|
1 |
选购物件:
|
产品名称 |
规格 |
参考图 |
|
蛙跳球 |
定制 |
|
|
三脚架 |
定制 |
|
|
演示块 |
定制 |
|
|

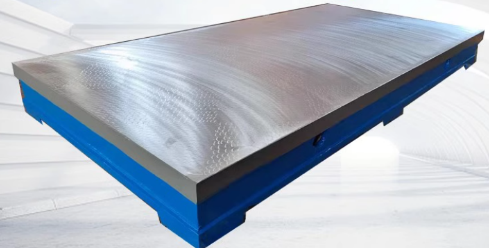

测量平台 |
1000*750mm |
|
