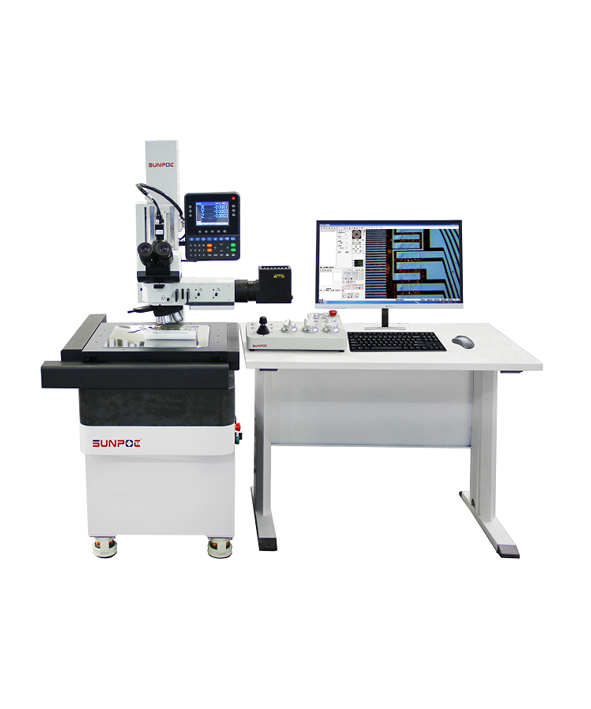

ME300 全自动金相工具测量显微镜
ME 系列工具测量显微镜（以 ME-300CNC/ME-400CNC 为例），采用 AC 伺服电机与 XYZ 轴 CNC 控制，搭配高精度 TBI 研磨滚珠丝杠与 Prema 线性光栅尺，分辨率达 0.0001mm，重复定位精度 2μm，搭载 CSIC 无限远校正光学系统与 130 万像素高分辨率彩色 CCD，可实现非接触式检测与 2D 精密测量，广泛应用于机械、电子、汽车制造等领域的精密零件尺寸、角度、形位测量，支持 Excel/PDF/CAD 自定义报表输出，适用于计量部门与生产线质检场景。
产品详情
产品特点：
交流伺服电机，XYZ 轴数控控制，性能稳定，精度高且重复性好
高精度滚珠丝杠，定位精度 0.002 毫米
立柱和底座采用高精度花岗岩基座
高精度直线尺，分辨率 0.0001 毫米
定制报告支持：Excel、PDF、CAD
高分辨率工业 1.3M 像素数字彩色 CCD，分辨率 1920*1080
中国 CSIC 无限校正光学系统，或可选日本或德国光学系统
应用领域：
该仪器能够精确测量各种工件的尺寸、角度、形状和位置，以及螺纹制造件的各种参数。它广泛应用于机械、仪器仪表、模具设备制造、仪器计量、军工、航空航天、汽车制造、电子、塑料橡胶等行业，以及高校、科研机构等领域。该仪器配备有光学定位器、尾座滑架、双像目镜、模板目镜等多套附件，可用于机械零件、量具、模具图案、电子元件、电路板、冲压件、塑料橡胶制品等的质量检测与控制。
设备概述：
这款系列工具制造商的显微镜是一款出色的非接触式检测和二维精密测量工具。它适用于测量计量部门和生产线中的小零件，并且可以配备数字测量头、CCD 适配器、CCD 相机、数字十字线发生器和显示器，从而成为一款二维视觉设备系统。
技术参数：
|
型号 |
ME-300CNC |
ME-400CNC |
|
行程(XYZ) |
300*300*150mm |
400*300*150mm |
|
仪器外型尺寸 |
610*850*1600mm |
1000*800*1600mm |
|
分辨率 |
0.0001mm |
|
|
XY测量精度 |
1.5+L/200 um |
|
|
Z测量精度 |
2+L/200um |
|
|
重复性 |
2um |
|
|
X.Y移动类型 |
自动（软件摇杆控制） |
|
|
X,Y移动速度 |
0-100mm/s |
|
|
Z移动类型 |
数控电动，自动对焦，手脉辅助对焦 |
|
|
Z 移动速度 |
0-20mm/s |
|
|
CCD |
130万数字相机 |
|
|
软件 |
二维测量软件 |
|
|
工作台承重 |
30KG |
|
|
光源系统 |
透射冷光源, 10W LED 反射光源系统 |
|
|
鼻轮 |
5孔科选装鼻轮 (带DIC 插槽) |
|
|
目镜系统 |
三目筒 |
|
|
目镜 |
WF 10X/22 |
|
|
CCD适配器 |
0.5X |
|
|
放大倍率 |
光学:50X-500X (选购100X物镜到1000X), 影像:162X-1570X |
|
|
金相物镜（明场） |
LWDPLAN 5X: (N.A) 0.14, WD :10.8mm |
|
|
LWDPLAN 10X: (N.A) 0.25, WD:10.0mm |
||
|
LWDPLAN 20X: (N.A) 0.40, WD: 4.0 mm |
||
|
LWDPLAN 50X: (N.A)0.20, WD: 2.0 mm |
||
|
LWDPLAN 100X: (N.A)0.8, WD: 2.1 mm |
||
|
Optical system |
CSIC 无穷远光学系统 |
|
|
电源 |
220V±10% ，50Hz , 0.5KW |
|
|
环境要求 |
温度：22±2℃，湿度：30%-70% |
|
|
选购配件 |
100X 物镜, 暗场, 偏光, DIC(微分干涉) |
|
