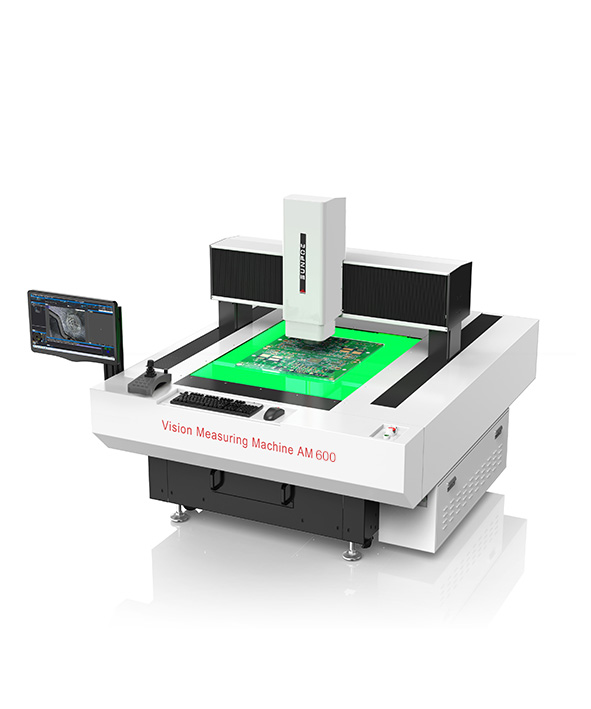

AM600-CNC 系列全自动影像测量仪
AM600-CNC 系列全自动影像测量仪具有超高精度、超高可靠性、移动龙门结构设计合理、造型美观、操作使用简单，维修方便等特点，其卓越的性能得益于该仪器选用的坚实的大理石仪器底座、优质的光学系统、操作简便的测量软件。该机X、Y轴采用最先进的直线电机、Z轴采用松下全闭环电机驱动；具有自动测量编程软件，因此，该机可应用于精密零部件的内、外径，直角坐标尺寸和极坐标尺寸的测量，能完成对被测工件的形状误差和位置误差的测量评定等；主要应用于精密型产品及相关零部件几何尺寸的精密测量，针对尺寸较大的产品具有更高的测量性能。
产品详情
产品特点：
坚固的桥式结构，大行程自动视觉测量；
花岗岩底座确保机器运行平稳；
自动对焦进行高度测量，可加装3D接触式测头或激光测头。
4 轴数控控制，全自动化测量
配备导航物镜头，具有地图导航功能
可编程 4 环 8 区环形灯用于表面照明，LED 灯用于轮廓照明
高分辨率 0.5μm 的金属直线编码器
精密直线导轨和滚珠丝杠
高清数字彩色确保测量图像清晰度
支持多种数据输出格式，如 Word、Excel、CAD 等。支持 DXF 导入以快速检查；
基本参数：
|
型号 |
AM600 |
AM800 |
AM1000 |
AM1200 |
|
测量行程(mm) |
500*600*200 |
600*800*200 |
800*1000*200 |
1000*1200*200 |
|
机器尺寸(mm) |
1250*1550*1780 |
1875*1800*1780 |
1771*2250*1780 |
1982*2455*1780 |
|
玻璃台(mm) |
740*610 |
948*717 |
1150*900 |
1350*1150 |
|
仪器重量(kg) |
1100 |
1450 |
2110 |
3100 |
|
工作台承重(kg) |
30 |
|||
|
X, Y 轴精度 (μm) |
2.5+L/200 |
|||
|
Z 轴精度 (μm) |
5+L/200 |
|||
|
分辨率 (μm) |
0.5 (选购 0.0001mm) |
|||
|
重复性 (μm） |
2 |
|||
|
X, Y 轴运行速度 |
0-400mm/S（可调） |
|||
|
Z轴运行速度 |
0-100mm/S(可调) |
|||
|
操控模式 |
摇杆+软件 |
|||
|
运动控制器 |
UWC4000 全闭环控制器 |
|||
|
CCD |
200万像素彩色数字相机 |
|||
|
放大倍率 |
光学放大倍率 :0.7 ~ 4.5X; 影像放大倍率: 44 ~ 258X |
|||
|
视场范围(FOV) |
1.4*1.1 mm（0.7X） - 9.1*6.9 mm（4.5X） |
|||
|
软件 |
CNC 自动测量软件 |
|||
|
电源 |
220 V/ 50 Hz / 3 A |
|||
|
工作环境 |
温度: 20 ℃± 2 ℃, 温度变量< 2 ℃ / h, 湿度:30 ~ 80% |
|||
|
仪器柜 |
内置开关电源、控制器、电机驱动、电源控制开关、指示灯、急停开关、移动轮 |
|||
